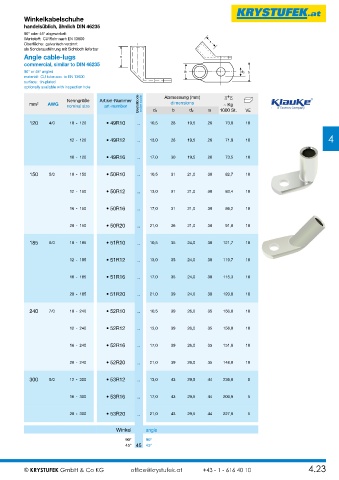

Page 63 - Krystufek_Gesamt-Katalog

Winkelkabelschuhe
handelsüblich, ähnlich DIN 46235
90° oder 45° abgewinkelt
Werkstoff: CU Rohr nach EN 13600
Oberfläche: galvanisch verzinnt a
als Sonderausführung mit Sichtloch lieferbar
Angle cable-lugs a
commercial, similar to DIN 46235
90° or 45° angled d 2 d 3 b
material: CU tube acc. to EN 13600
surface: tin-plated
optionally available with inspection hole

Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code d3 dimensions a 1000 St. VE
~ Kg
b
d2
120 4/0 10 - 120 • 49R10 .. 10,5 28 19,5 26 73,0 10

4
12 - 120 • 49R12 .. 13,0 28 19,5 26 71,9 10

16 - 120 • 49R16 .. 17,0 30 19,5 26 73,5 10

150 5/0 10 - 150 • 50R10 .. 10,5 31 21,0 30 82,7 10

12 - 150 • 50R12 .. 13,0 31 21,0 30 83,4 10

16 - 150 • 50R16 .. 17,0 31 21,0 30 86,2 10

20 - 150 • 50R20 .. 21,0 36 21,0 30 91,0 10

185 6/0 10 - 185 • 51R10 .. 10,5 35 24,0 30 121,7 10

12 - 185 • 51R12 .. 13,0 35 24,0 30 119,7 10

16 - 185 • 51R16 .. 17,0 35 24,0 30 115,3 10

20 - 185 • 51R20 .. 21,0 39 24,0 30 120,0 10

240 7/0 10 - 240 • 52R10 .. 10,5 39 26,0 35 156,0 10

12 - 240 • 52R12 .. 13,0 39 26,0 35 156,0 10

16 - 240 • 52R16 .. 17,0 39 26,0 35 151,8 10

20 - 240 • 52R20 .. 21,0 39 26,0 35 148,0 10

300 8/0 12 - 300 • 53R12 .. 13,0 43 29,5 44 236,0 5

16 - 300 • 53R16 .. 17,0 43 29,5 44 209,9 5

20 - 300 • 53R20 .. 21,0 43 29,5 44 227,0 5

Winkel angle
90° 90°
45° 45 45°
