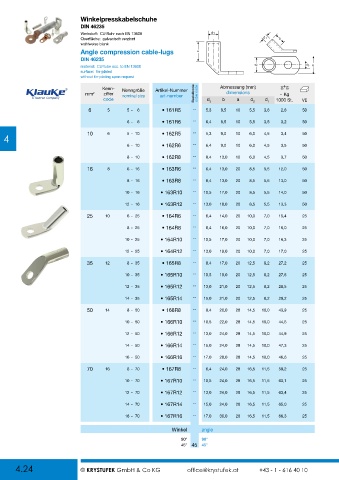

Page 64 - Krystufek_Gesamt-Katalog
P. 64
Winkelpress kabelschuhe
DIN 46235
Werkstoff: CU Rohr nach EN 13600 d1
Oberfläche: galvanisch verzinnt d 1 a
wahlweise blank
Angle compression cable-lugs a
DIN 46235
material: CU tube acc. to EN 13600 d 2 d 3 b
surface: tin-plated
without tin-plating upon request
Kenn- Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 ziffer nominal size art-number Bestellcode order code dimensions ~ Kg
code d 3 b a d 2 d 1 1000 St. VE
6 5 5 - 6 • 161R5 .. 5,3 8,5 10 5,5 3,8 2,8 50
6 - 6 • 161R6 .. 6,4 8,5 10 5,5 3,8 3,2 50
4 10 6 5 - 10 • 162R5 .. 5,3 9,0 10 6,0 4,5 3,4 50
6 - 10 • 162R6 .. 6,4 9,0 10 6,0 4,5 3,5 50
8 - 10 • 162R8 .. 8,4 13,0 10 6,0 4,5 3,7 50
16 8 6 - 16 • 163R6 .. 6,4 13,0 20 8,5 5,5 12,0 50
8 - 16 • 163R8 .. 8,4 13,0 20 8,5 5,5 13,0 50
10 - 16 • 163R10 .. 10,5 17,0 20 8,5 5,5 14,0 50
12 - 16 • 163R12 .. 13,0 18,0 20 8,5 5,5 13,3 50
25 10 6 - 25 • 164R6 .. 6,4 14,0 20 10,0 7,0 15,4 25
8 - 25 • 164R8 .. 8,4 16,0 20 10,0 7,0 16,0 25
10 - 25 • 164R10 .. 10,5 17,0 20 10,0 7,0 16,3 25
12 - 25 • 164R12 .. 13,0 19,0 20 10,0 7,0 17,0 25
35 12 8 - 35 • 165R8 .. 8,4 17,0 20 12,5 8,2 27,2 25
10 - 35 • 165R10 .. 10,5 19,0 20 12,5 8,2 27,6 25
12 - 35 • 165R12 .. 13,0 21,0 20 12,5 8,2 28,5 25
14 - 35 • 165R14 .. 15,0 21,0 20 12,5 8,2 29,2 25
50 14 8 - 50 • 166R8 .. 8,4 20,0 28 14,5 10,0 43,9 25
10 - 50 • 166R10 .. 10,5 22,0 28 14,5 10,0 44,6 25
12 - 50 • 166R12 .. 13,0 24,0 28 14,5 10,0 44,9 25
14 - 50 • 166R14 .. 15,0 24,0 28 14,5 10,0 47,3 25
16 - 50 • 166R16 .. 17,0 28,0 28 14,5 10,0 46,6 25
70 16 8 - 70 • 167R8 .. 8,4 24,0 28 16,5 11,5 59,2 25
10 - 70 • 167R10 .. 10,5 24,0 28 16,5 11,5 63,1 25
12 - 70 • 167R12 .. 13,0 24,0 28 16,5 11,5 63,4 25
14 - 70 • 167R14 .. 15,0 24,0 28 16,5 11,5 65,0 25
16 - 70 • 167R16 .. 17,0 30,0 28 16,5 11,5 66,3 25
Winkel angle
90° 90°
45° 45 45°
4.24 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
