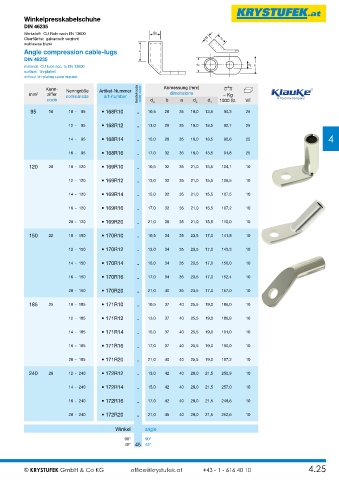

Page 65 - Krystufek_Gesamt-Katalog

Winkelpress kabelschuhe
DIN 46235
Werkstoff: CU Rohr nach EN 13600 d1
Oberfläche: galvanisch verzinnt d 1 a
wahlweise blank
Angle compression cable-lugs a
DIN 46235
material: CU tube acc. to EN 13600 d 2 d 3 b
surface: tin-plated
without tin-plating upon request

Kenn- Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 ziffer nominal size art-number Bestellcode order code dimensions ~ Kg
code d 3 b a d 2 d 1 1000 St. VE

95 18 10 - 95 • 168R10 .. 10,5 28 35 19,0 13,5 90,3 25

12 - 95 • 168R12 .. 13,0 28 35 19,0 13,5 92,7 25
4
14 - 95 • 168R14 .. 15,0 28 35 19,0 13,5 90,6 25

16 - 95 • 168R16 .. 17,0 32 35 19,0 13,5 91,8 25

120 20 10 - 120 • 169R10 .. 10,5 32 35 21,0 15,5 104,1 10

12 - 120 • 169R12 .. 13,0 32 35 21,0 15,5 106,5 10

14 - 120 • 169R14 .. 15,0 32 35 21,0 15,5 107,5 10

16 - 120 • 169R16 .. 17,0 32 35 21,0 15,5 107,2 10

20 - 120 • 169R20 .. 21,0 38 35 21,0 15,5 110,0 10

150 22 10 - 150 • 170R10 .. 10,5 34 35 23,5 17,0 141,8 10

12 - 150 • 170R12 .. 13,0 34 35 23,5 17,0 143,3 10

14 - 150 • 170R14 .. 15,0 34 35 23,5 17,0 156,0 10

16 - 150 • 170R16 .. 17,0 34 35 23,5 17,0 152,4 10

20 - 150 • 170R20 .. 21,0 40 35 23,5 17,0 157,0 10

185 25 10 - 185 • 171R10 .. 10,5 37 40 25,5 19,0 186,0 10

12 - 185 • 171R12 .. 13,0 37 40 25,5 19,0 186,9 10

14 - 185 • 171R14 .. 15,0 37 40 25,5 19,0 191,0 10

16 - 185 • 171R16 .. 17,0 37 40 25,5 19,0 190,0 10

20 - 185 • 171R20 .. 21,0 40 40 25,5 19,0 187,2 10

240 28 12 - 240 • 172R12 .. 13,0 42 40 29,0 21,5 250,9 10

14 - 240 • 172R14 .. 15,0 42 40 29,0 21,5 257,0 10

16 - 240 • 172R16 .. 17,0 42 40 29,0 21,5 249,6 10

20 - 240 • 172R20 .. 21,0 45 40 29,0 21,5 252,6 10

Winkel angle

90° 90°
45° 45 45°
