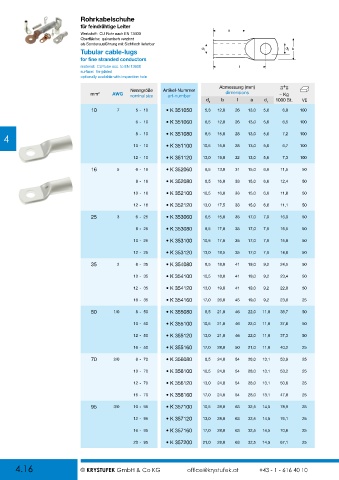

Page 56 - Krystufek_Gesamt-Katalog

Rohrkabelschuhe
für feindrähtige Leiter
a
Werkstoff: CU Rohr nach EN 13600
Oberfläche: galvanisch verzinnt
als Sonderausführung mit Sichtloch lieferbar d 1
Tubular cable-lugs d 3 b
for fine stranded conductors
material: CU tube acc. to EN 13600 l
surface: tin-plated
optionally available with inspection hole
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
d 3 b l a d 1 1000 St. VE

10 7 5 - 10 • K 351050 5,3 12,0 26 13,0 5,6 6,8 100
6 - 10 • K 351060 6,5 12,0 26 13,0 5,6 6,5 100

4 8 - 10 • K 351080 8,5 15,0 28 13,0 5,6 7,2 100
10 - 10 • K 351100 10,5 15,0 28 13,0 5,6 6,7 100

12 - 10 • K 351120 13,0 19,0 32 13,0 5,6 7,3 100
16 5 6 - 16 • K 352060 6,5 13,0 31 15,0 6,6 11,5 50

8 - 16 • K 352080 8,5 16,0 33 15,0 6,6 12,4 50

10 - 16 • K 352100 10,5 16,0 33 15,0 6,6 11,8 50
12 - 16 • K 352120 13,0 17,5 33 15,0 6,6 11,1 50

25 3 6 - 25 • K 353060 6,5 15,0 35 17,0 7,9 16,9 50

8 - 25 • K 353080 8,5 17,0 35 17,0 7,9 16,5 50
10 - 25 • K 353100 10,5 17,0 35 17,0 7,9 15,8 50

12 - 25 • K 353120 13,0 18,5 35 17,0 7,9 14,8 50
35 2 8 - 35 • K 354080 8,5 18,0 41 19,0 9,2 24,5 50

10 - 35 • K 354100 10,5 18,0 41 19,0 9,2 23,4 50

12 - 35 • K 354120 13,0 19,0 41 19,0 9,2 22,8 50
16 - 35 • K 354160 17,0 26,0 45 19,0 9,2 23,0 25

50 1/0 8 - 50 • K 355080 8,5 21,0 46 22,0 11,0 38,7 50
10 - 50 • K 355100 10,5 21,0 46 22,0 11,0 37,8 50

12 - 50 • K 355120 13,0 21,0 46 22,0 11,0 37,3 50

16 - 50 • K 355160 17,0 28,0 50 21,0 11,0 40,2 25
70 2/0 8 - 70 • K 356080 8,5 24,0 54 28,0 13,1 53,9 25

10 - 70 • K 356100 10,5 24,0 54 28,0 13,1 53,2 25
12 - 70 • K 356120 13,0 24,0 54 28,0 13,1 50,6 25

16 - 70 • K 356160 17,0 24,0 54 28,0 13,1 47,8 25
95 3/0 10 - 95 • K 357100 10,5 28,0 63 32,5 14,5 78,9 25

12 - 95 • K 357120 13,0 28,0 63 32,5 14,5 76,1 25

16 - 95 • K 357160 17,0 28,0 63 32,5 14,5 70,6 25
20 - 95 • K 357200 21,0 28,0 63 32,5 14,5 67,1 25
