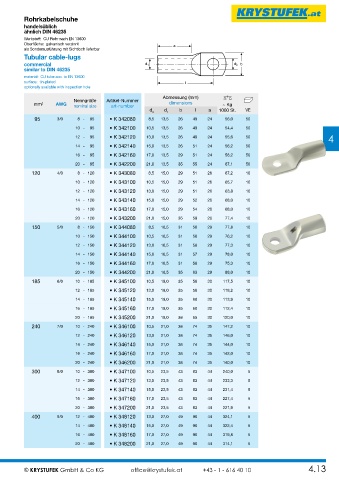

Page 53 - Krystufek_Gesamt-Katalog
P. 53
Rohrkabelschuhe
handelsüblich
ähnlich DIN 46235
Werkstoff: CU Rohr nach EN 13600
Oberfläche: galvanisch verzinnt a
als Sonderausführung mit Sichtloch lieferbar
Tubular cable-lugs
commercial d 1 d 3 b
similar to DIN 46235
material: CU tube acc. to EN 13600
surface: tin-plated l
optionally available with inspection hole
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
d 3 d 1 b l a 1000 St. VE
95 3/0 8 - 95 • K 342080 8,5 13,5 26 48 24 56,0 50
10 - 95 • K 342100 10,5 13,5 26 48 24 54,4 50
4
12 - 95 • K 342120 13,0 13,5 26 48 24 55,6 50
14 - 95 • K 342140 15,0 13,5 26 51 24 56,2 50
16 - 95 • K 342160 17,0 13,5 29 51 24 58,2 50
20 - 95 • K 342200 21,0 13,5 35 55 24 67,1 50
120 4/0 8 - 120 • K 343080 8,5 15,0 29 51 26 67,2 10
10 - 120 • K 343100 10,5 15,0 29 51 26 65,7 10
12 - 120 • K 343120 13,0 15,0 29 51 26 63,8 10
14 - 120 • K 343140 15,0 15,0 29 52 26 68,0 10
16 - 120 • K 343160 17,0 15,0 29 54 26 68,0 10
20 - 120 • K 343200 21,0 15,0 35 58 26 77,4 10
150 5/0 8 - 150 • K 344080 8,5 16,5 31 56 29 77,8 10
10 - 150 • K 344100 10,5 16,5 31 56 29 76,2 10
12 - 150 • K 344120 13,0 16,5 31 56 29 77,3 10
14 - 150 • K 344140 15,0 16,5 31 57 29 78,0 10
16 - 150 • K 344160 17,0 16,5 31 58 29 75,3 10
20 - 150 • K 344200 21,0 16,5 35 63 29 88,0 10
185 6/0 10 - 185 • K 345100 10,5 19,0 35 58 30 117,5 10
12 - 185 • K 345120 13,0 19,0 35 58 30 118,2 10
14 - 185 • K 345140 15,0 19,0 35 60 30 113,9 10
16 - 185 • K 345160 17,0 19,0 35 60 30 112,4 10
20 - 185 • K 345200 21,0 19,0 38 65 30 120,0 10
240 7/0 10 - 240 • K 346100 10,5 21,0 38 74 35 147,2 10
12 - 240 • K 346120 13,0 21,0 38 74 35 146,0 10
14 - 240 • K 346140 15,0 21,0 38 74 35 144,0 10
16 - 240 • K 346160 17,0 21,0 38 74 35 142,0 10
20 - 240 • K 346200 21,0 21,0 38 74 35 140,0 10
300 8/0 10 - 300 • K 347100 10,5 23,5 43 83 44 240,0 5
12 - 300 • K 347120 13,0 23,5 43 83 44 233,3 5
14 - 300 • K 347140 15,0 23,5 43 83 44 231,4 5
16 - 300 • K 347160 17,0 23,5 43 83 44 227,4 5
20 - 300 • K 347200 21,0 23,5 43 83 44 221,9 5
400 9/0 12 - 400 • K 348120 13,0 27,0 49 90 44 324,1 5
14 - 400 • K 348140 15,0 27,0 49 90 44 322,4 5
16 - 400 • K 348160 17,0 27,0 49 90 44 319,8 5
20 - 400 • K 348200 21,0 27,0 49 90 44 314,1 5
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 4.13
