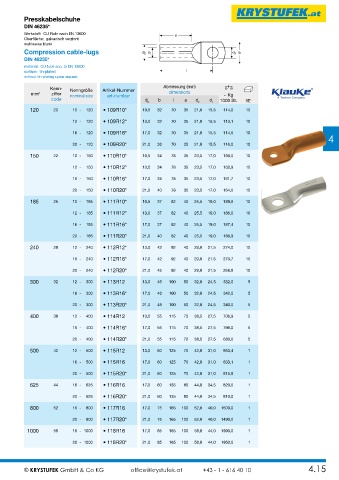

Page 55 - Krystufek_Gesamt-Katalog
P. 55
Presskabelschuhe
DIN 46235*
Werkstoff: CU Rohr nach EN 13600 a
Oberfläche: galvanisch verzinnt
wahlweise blank
Compression cable-lugs d 2 d 1 d 3 b
DIN 46235*
material: CU tube acc. to EN 13600
surface: tin-plated l
without tin-plating upon request
Kenn- Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 ziffer nominal size art-number dimensions ~ Kg
code d b l a d d 1000 St.
3 2 1 VE
120 20 10 - 120 • 109R10* 10,5 32 70 35 21,0 15,5 114,0 10
12 - 120 • 109R12* 13,0 32 70 35 21,0 15,5 113,1 10
16 - 120 • 109R16* 17,0 32 70 35 21,0 15,5 114,5 10
4
20 - 120 • 109R20* 21,0 38 70 35 21,0 15,5 116,0 10
150 22 10 - 150 • 110R10* 10,5 34 78 35 23,5 17,0 166,0 10
12 - 150 • 110R12* 13,0 34 78 35 23,5 17,0 162,9 10
16 - 150 • 110R16* 17,0 34 78 35 23,5 17,0 161,7 10
20 - 150 • 110R20* 21,0 40 78 35 23,5 17,0 164,0 10
185 25 10 - 185 • 111R10* 10,5 37 82 40 25,5 19,0 189,6 10
12 - 185 • 111R12* 13,0 37 82 40 25,5 19,0 186,0 10
16 - 185 • 111R16* 17,0 37 82 40 25,5 19,0 187,4 10
20 - 185 • 111R20* 21,0 40 82 40 25,5 19,0 186,9 10
240 28 12 - 240 • 112R12* 13,0 42 92 40 29,0 21,5 274,0 10
16 - 240 • 112R16* 17,0 42 92 40 29,0 21,5 273,7 10
20 - 240 • 112R20* 21,0 45 92 40 29,0 21,5 268,8 10
300 32 12 - 300 • 113R12 13,0 48 100 50 32,0 24,5 332,0 5
16 - 300 • 113R16* 17,0 48 100 50 32,0 24,5 342,0 5
20 - 300 • 113R20* 21,0 48 100 50 32,0 24,5 340,0 5
400 38 12 - 400 • 114R12 13,0 55 115 70 38,5 27,5 706,9 5
16 - 400 • 114R16* 17,0 55 115 70 38,5 27,5 796,0 5
20 - 400 • 114R20* 21,0 55 115 70 38,5 27,5 680,0 5
500 42 12 - 500 • 115R12 13,0 60 125 70 42,0 31,0 863,4 1
16 - 500 • 115R16 17,0 60 125 70 42,0 31,0 833,1 1
20 - 500 • 115R20* 21,0 60 125 70 42,0 31,0 815,8 1
625 44 16 - 625 • 116R16 17,0 60 135 80 44,0 34,5 820,0 1
20 - 625 • 116R20* 21,0 60 135 80 44,0 34,5 810,0 1
800 52 16 - 800 • 117R16 17,0 75 165 100 52,0 40,0 1500,0 1
20 - 800 • 117R20* 21,0 75 165 100 52,0 40,0 1490,0 1
1000 58 16 - 1000 • 118R16 17,0 85 165 100 58,0 44,0 1990,0 1
20 - 1000 • 118R20* 21,0 85 165 100 58,0 44,0 1950,0 1
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 4.15
