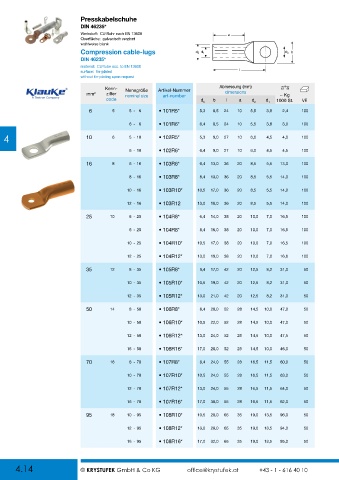

P. 54
Presskabelschuhe
DIN 46235*
Werkstoff: CU Rohr nach EN 13600 a
Oberfläche: galvanisch verzinnt
wahlweise blank
Compression cable-lugs d 2 d 1 d 3 b
DIN 46235*
material: CU tube acc. to EN 13600
surface: tin-plated l
without tin-plating upon request
Kenn- Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 ziffer nominal size art-number dimensions ~ Kg
code d b l a d d 1000 St. VE
3 2 1
6 5 5 - 6 • 101R5* 5,3 8,5 24 10 5,5 3,8 2,4 100
6 - 6 • 101R6* 6,4 8,5 24 10 5,5 3,8 3,0 100
4 10 6 5 - 10 • 102R5* 5,3 9,0 27 10 6,0 4,5 4,0 100
6 - 10 • 102R6* 6,4 9,0 27 10 6,0 4,5 4,5 100
16 8 6 - 16 • 103R6* 6,4 13,0 36 20 8,5 5,5 13,0 100
8 - 16 • 103R8* 8,4 13,0 36 20 8,5 5,5 14,0 100
10 - 16 • 103R10* 10,5 17,0 36 20 8,5 5,5 14,0 100
12 - 16 • 103R12 13,0 18,0 36 20 8,5 5,5 14,0 100
25 10 6 - 25 • 104R6* 6,4 14,0 38 20 10,0 7,0 16,5 100
8 - 25 • 104R8* 8,4 16,0 38 20 10,0 7,0 16,5 100
10 - 25 • 104R10* 10,5 17,0 38 20 10,0 7,0 16,5 100
12 - 25 • 104R12* 13,0 19,0 38 20 10,0 7,0 16,6 100
35 12 8 - 35 • 105R8* 8,4 17,0 42 20 12,5 8,2 31,0 50
10 - 35 • 105R10* 10,5 19,0 42 20 12,5 8,2 31,0 50
12 - 35 • 105R12* 13,0 21,0 42 20 12,5 8,2 31,0 50
50 14 8 - 50 • 106R8* 8,4 20,0 52 28 14,5 10,0 47,0 50
10 - 50 • 106R10* 10,5 22,0 52 28 14,5 10,0 47,0 50
12 - 50 • 106R12* 13,0 24,0 52 28 14,5 10,0 47,5 50
16 - 50 • 106R16* 17,0 28,0 52 28 14,5 10,0 46,0 50
70 16 8 - 70 • 107R8* 8,4 24,0 55 28 16,5 11,5 60,0 50
10 - 70 • 107R10* 10,5 24,0 55 28 16,5 11,5 63,0 50
12 - 70 • 107R12* 13,0 24,0 55 28 16,5 11,5 64,0 50
16 - 70 • 107R16* 17,0 30,0 55 28 16,5 11,5 62,0 50
95 18 10 - 95 • 108R10* 10,5 28,0 65 35 19,0 13,5 96,0 50
12 - 95 • 108R12* 13,0 28,0 65 35 19,0 13,5 94,0 50
16 - 95 • 108R16* 17,0 32,0 65 35 19,0 13,5 95,0 50
4.14 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
