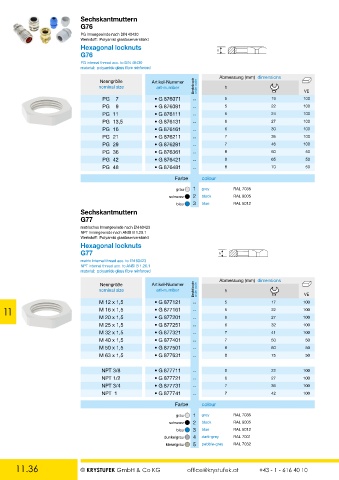

Page 178 - Krystufek_Gesamt-Katalog
P. 178
Sechskantmuttern
G76
PG Innengewinde nach DIN 40430
Werkstoff: Polyamid glasfaserverstärkt
Hexagonal locknuts h
G76
PG internal thread acc. to DIN 40430
material: polyamide glass fibre reinforced
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number Bestellcode order code h VE
PG 7 • G 876071 .. 5 19 100
PG 9 • G 876091 .. 5 22 100
PG 11 • G 876111 .. 5 24 100
PG 13,5 • G 876131 .. 6 27 100
PG 16 • G 876161 .. 6 30 100
PG 21 • G 876211 .. 7 36 100
PG 29 • G 876291 .. 7 46 100
PG 36 • G 876361 .. 8 60 50
PG 42 • G 876421 .. 8 65 50
PG 48 • G 876481 .. 8 70 50
Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005
blau 3 blue RAL 5012
Sechskantmuttern
G77
metrisches Innengewinde nach EN 60423
NPT Innengewinde nach ANSI B 1.20.1
Werkstoff: Polyamid glasfaserverstärkt
Hexagonal locknuts
G77 h
metric internal thread acc. to EN 60423
NPT internal thread acc. to ANSI B 1.20.1
material: polyamide glass fibre reinforced
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number Bestellcode order code h VE
M 12 x 1,5 • G 877121 .. 5 17 100
11 M 16 x 1,5 • G 877161 .. 5 22 100
M 20 x 1,5 • G 877201 .. 6 27 100
M 25 x 1,5 • G 877251 .. 6 32 100
M 32 x 1,5 • G 877321 .. 7 41 100
M 40 x 1,5 • G 877401 .. 7 50 50
M 50 x 1,5 • G 877501 .. 8 60 50
M 63 x 1,5 • G 877631 .. 8 75 50
NPT 3/8 • G 877711 .. 5 22 100
NPT 1/2 • G 877721 .. 6 27 100
NPT 3/4 • G 877731 .. 7 36 100
NPT 1 • G 877741 .. 7 42 100
Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005
blau 3 blue RAL 5012
dunkelgrau 4 dark-grey RAL 7001
kieselgrau 5 pebble-grey RAL 7032
