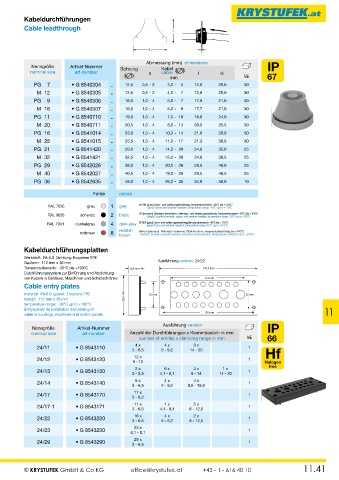

P. 183
Kabeldurchführungen
Cable leadthrough l
d 1
s
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer Bohrung Kabel IP
nominal size art-number s cable l d1
mm VE 67
PG 7 • G 8540304 .. 12,5 0,5 - 2 3,0 - 5 12,6 20,0 50
M 12 • G 8540305 .. 12,5 0,5 - 2 4,0 - 7 12,8 20,0 50
PG 9 • G 8540506 .. 16,0 1,0 - 4 5,0 - 7 17,8 21,0 50
M 16 • G 8540507 .. 16,5 1,0 - 4 5,0 - 9 17,7 21,0 50
PG 11 • G 8540710 .. 19,0 1,0 - 4 7,0 - 10 19,8 24,0 50
M 20 • G 8540711 .. 20,5 1,0 - 4 8,0 - 13 20,0 25,5 50
PG 16 • G 8541014 .. 23,0 1,0 - 4 10,0 - 14 21,6 28,0 50
M 25 • G 8541015 .. 25,5 1,0 - 4 11,0 - 17 21,3 30,5 50
PG 21 • G 8541420 .. 29,0 1,0 - 4 14,0 - 20 24,6 35,0 25
M 32 • G 8541421 .. 32,5 1,0 - 4 15,0 - 20 24,6 38,5 25
PG 29 • G 8542026 .. 38,0 1,0 - 4 20,0 - 26 28,5 46,0 25
M 40 • G 8542027 .. 40,5 1,0 - 4 19,0 - 28 29,5 48,5 25
PG 36 • G 8542635 .. 48,0 1,0 - 4 26,0 - 35 34,9 58,0 10
Farbe colour
RAL 7035 grau 1 grey EPDM (grau) Ozon- und witterungsbeständig,Temperaturbereich -40°C bis +110°C
(grey) Ozone and weather resistant, temperature range -40°C up to +110°C
RAL 9005 schwarz 2 black CR (schwarz) Bedingt chemikalien-, alterungs- und witterungsbeständig, Temperaturbereich -30°C bis +100°C
(black) Limited chemical-, aging- and weather resistant, temperature range -30°C up to +100°C
EPDM (grau) Ozon- und witterungsbeständig,Temperaturbereich -40°C bis +110°C
RAL 7001 dunkelgrau 4 dark-grey (grey) Ozone and weather resistant, temperature range -40°C up to +110°C
rotbraun 6 reddish Silikon (rotbraun) Elektrisch isolierend, BGA-konform, temperaturbeständig bis +250°C
brown
(reddish brown) Excellent electric insulation characteristic, temperature resistant up to +250°C
Kabeldurchführungsplatten
Werkstoff: PA 6.0 Dichtung: Evoprene TPE
Bauform: 112 mm x 36 mm Ausführung version: 24/22
Temperaturbereich: -30°C bis +100°C 16,8 mm 147,5 mm
Durchführungssystem zur Einführung und Abdichtung
von Kabeln in Gehäuse, Maschinen und Schaltschränke 112 mm
Cable entry plates
material: PA 6.0 gasket: Evoprene TPE 59,5 mm 32 mm 32 mm
design: 112 mm x 36 mm
temperature range: -30°C up to +100°C
Entrysystem for installation and sealing of 11
cable in housings, machines and switch panels 130 mm
Ausführung version
Nenngröße Artikel-Nummer IP
nominal size art-number Anzahl der Durchführungen x Klemmbereich in mm
number of entries x clamping range in mm VE 66
4 x
3 x
4 x
24/11 • G 8543110 3 - 6,5 5 - 9,2 14 - 20 1
24/12 • G 8543120 12 x 1
8 - 12
2 x
4 x
1 x
6 x
24/13 • G 8543130 3 - 5,5 4,1 - 8,1 9 - 14 14 - 20 1
4 x
4 x
6 x
24/14 • G 8543140 3 - 6,5 5 - 9,2 9,6 - 15,9 1
24/17 • G 8543170 17 x 1
5 - 9,2
1 x
5 x
11 x
24/17-1 • G 8543171 3 - 6,5 4,1 - 8,1 8 - 12,5 1
4 x
16 x
2 x
24/22 • G 8543220 3 - 6,5 5 - 9,2 8 - 12,5 1
24/23 • G 8543230 23 x 1
4,1 - 8,1
29 x
24/29 • G 8543290 1
3 - 6,5
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 11.41
