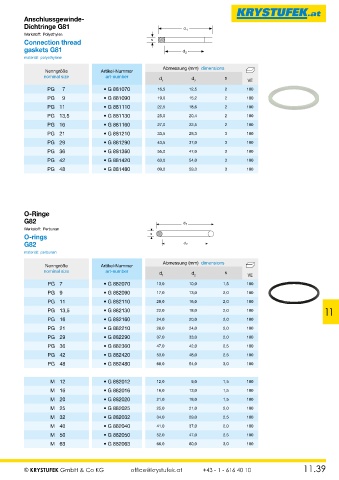

Page 181 - Krystufek_Gesamt-Katalog
P. 181
Anschlussgewinde-
Dichtringe G81 d
1
Werkstoff: Polyethylen
Connection thread s
gaskets G81 d 2
material: polyethylene
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number d d s
1 2 VE
PG 7 • G 881070 16,5 12,5 2 100
PG 9 • G 881090 19,0 15,2 2 100
PG 11 • G 881110 22,5 18,6 2 100
PG 13,5 • G 881130 25,0 20,4 2 100
PG 16 • G 881160 27,0 22,5 2 100
PG 21 • G 881210 33,5 28,3 3 100
PG 29 • G 881290 43,5 37,0 3 100
PG 36 • G 881360 55,0 47,0 3 100
PG 42 • G 881420 63,0 54,0 3 100
PG 48 • G 881480 69,0 59,3 3 100
O-Ringe
G82 d 1
Werkstoff: Perbunan
O-rings s
G82 d 2
material: perbunan
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number d 1 d 2 s VE
PG 7 • G 882070 13,0 10,0 1,5 100
PG 9 • G 882090 17,0 13,0 2,0 100
PG 11 • G 882110 20,0 16,0 2,0 100
11
PG 13,5 • G 882130
2,0
18,0
100
22,0
PG 16 • G 882160 24,0 20,0 2,0 100
PG 21 • G 882210 28,0 24,0 2,0 100
PG 29 • G 882290 37,0 33,0 2,0 100
PG 36 • G 882360 47,0 42,0 2,5 100
PG 42 • G 882420 53,0 48,0 2,5 100
PG 48 • G 882480 60,0 54,0 3,0 100
M 12 • G 882012 12,0 9,0 1,5 100
M 16 • G 882016 16,0 13,0 1,5 100
M 20 • G 882020 21,0 18,0 1,5 100
M 25 • G 882025 25,0 21,0 2,0 100
M 32 • G 882032 34,0 29,0 2,5 100
M 40 • G 882040 41,0 37,0 2,0 100
M 50 • G 882050 52,0 47,0 2,5 100
M 63 • G 882063 66,0 60,0 3,0 100
