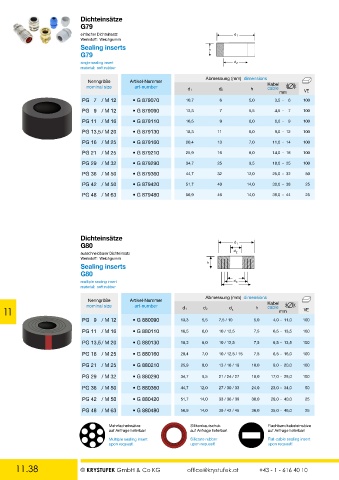

Dichteinsätze
G79
einfacher Dichteinsatz d 1
Werkstoff: Weichgummi
Sealing inserts h
G79
single sealing insert d 2
material: soft rubber

Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number Kabel
cable
d1 d2 h VE
mm
PG 7 / M 12 • G 879070 10,7 6 5,0 3,5 - 6 100
PG 9 / M 12 • G 879090 13,3 7 5,5 4,5 - 7 100
PG 11 / M 16 • G 879110 16,5 9 6,0 6,0 - 9 100
PG 13,5/ M 20 • G 879130 18,3 11 6,0 9,0 - 12 100
PG 16 / M 25 • G 879160 20,4 13 7,0 11,0 - 14 100

PG 21 / M 25 • G 879210 25,9 16 8,0 14,0 - 18 100
PG 29 / M 32 • G 879290 34,7 25 9,5 18,0 - 25 100
PG 36 / M 50 • G 879360 44,7 32 12,0 25,0 - 32 50

PG 42 / M 50 • G 879420 51,7 40 14,0 30,0 - 38 25
PG 48 / M 63 • G 879480 56,9 46 14,0 38,0 - 44 25

Dichteinsätze
G80 d 1
ausschneidbarer Dichteinsatz d 2
Werkstoff: Weichgummi
Sealing inserts h
G80
multiple sealing insert d 3
material: soft rubber

Abmessung (mm) dimensions
Nenngröße Artikel-Nummer Kabel
11 nominal size art-number d1 d2 d 3 h cable mm VE

PG 9 / M 12 • G 880090 13,3 5,5 7,5 / 10 5,0 4,0 - 11,0 100
PG 11 / M 16 • G 880110 16,5 6,0 10 / 12,5 7,5 6,5 - 13,5 100
PG 13,5/ M 20 • G 880130 18,3 6,0 10 / 12,5 7,5 6,5 - 13,5 100

PG 16 / M 25 • G 880160 20,4 7,0 10 / 12,5 / 15 7,5 6,5 - 16,0 100
PG 21 / M 25 • G 880210 25,9 8,0 13 / 16 / 19 10,0 9,0 - 20,0 100

PG 29 / M 32 • G 880290 34,7 9,5 21 / 24 / 27 18,0 17,0 - 28,0 100
PG 36 / M 50 • G 880360 44,7 12,0 27 / 30 / 33 24,0 23,0 - 34,0 50

PG 42 / M 50 • G 880420 51,7 14,0 33 / 36 / 39 30,0 29,0 - 40,0 25
PG 48 / M 63 • G 880480 56,9 14,0 39 / 42 / 45 36,0 35,0 - 46,0 25

Mehrfacheinsätze Silikonkautschuk Flachbandkabeleinsätze
auf Anfrage lieferbar! auf Anfrage lieferbar! auf Anfrage lieferbar!
Multiple sealing insert Silicone rubber Flat-cable sealing insert
upon request! upon request! upon request!
