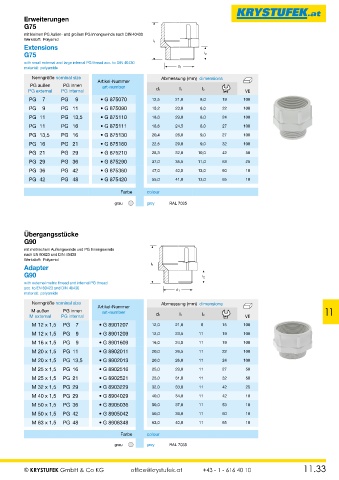

P. 175
Erweiterungen
G75
mit kleinem PG Außen- und großem PG Innengewinde nach DIN 40430
Werkstoff: Polyamid l 1
Extensions
G75 l 2
with small external and large internal PG thread acc. to DIN 40430
material: polyamide d 1
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
PG außen PG innen art-number
PG external PG internal d1 l1 l2 VE
PG 7 PG 9 • G 875070 12,5 21,0 8,0 19 100
PG 9 PG 11 • G 875090 15,2 23,0 8,0 22 100
PG 11 PG 13,5 • G 875110 18,6 29,0 8,0 24 100
PG 11 PG 16 • G 875111 18,6 24,5 8,0 27 100
PG 13,5 PG 16 • G 875130 20,4 26,0 9,0 27 100
PG 16 PG 21 • G 875160 22,5 29,0 9,0 32 100
PG 21 PG 29 • G 875210 28,3 32,0 10,0 42 50
PG 29 PG 36 • G 875290 37,0 35,5 11,0 53 25
PG 36 PG 42 • G 875360 47,0 40,5 13,0 60 10
PG 42 PG 48 • G 875420 55,0 41,0 13,0 65 10
Farbe colour
grau grey RAL 7035
Übergangsstücke
G90
mit metrischem Außengewinde und PG Innengewinde
nach EN 60423 und DIN 40430
Werkstoff: Polyamid
Adapter l 1
G90 l 2
with external metric thread and internal PG thread
acc. to EN 60423 and DIN 40430 d 1
material: polyamide
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
M außen PG innen art-number 11
M external PG internal d1 l1 l2 VE
M 12 x 1,5 PG 7 • G 8901207 12,0 21,0 8 15 100
M 12 x 1,5 PG 9 • G 8901209 12,0 23,5 11 19 100
M 16 x 1,5 PG 9 • G 8901609 16,0 24,5 11 19 100
M 20 x 1,5 PG 11 • G 8902011 20,0 26,5 11 22 100
M 20 x 1,5 PG 13,5 • G 8902013 20,0 26,0 11 24 100
M 25 x 1,5 PG 16 • G 8902516 25,0 29,0 11 27 50
M 25 x 1,5 PG 21 • G 8902521 25,0 31,0 11 32 50
M 32 x 1,5 PG 29 • G 8903229 32,0 33,0 11 42 25
M 40 x 1,5 PG 29 • G 8904029 40,0 34,0 11 42 10
M 50 x 1,5 PG 36 • G 8905036 50,0 37,0 11 53 10
M 50 x 1,5 PG 42 • G 8905042 50,0 39,0 11 60 10
M 63 x 1,5 PG 48 • G 8906348 63,0 40,0 11 65 10
Farbe colour
grau grey RAL 7035
