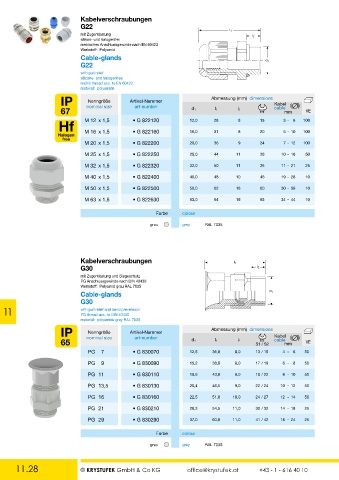

Page 170 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
G22
l 1
mit Zugentlastung l 2
silikon- und halogenfrei
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Polyamid
Cable-glands d 1
G22

with pull relief
silicone- and halogenfree
metric thread acc. to EN 60423
material: polyamide
IP Nenngröße Artikel-Nummer Abmessung (mm) dimensions Kabel

67 nominal size art-number d1 l1 l2 cable mm VE

M 12 x 1,5 • G 822120 12,0 28 8 15 3 - 6 100
M 16 x 1,5 • G 822160 16,0 31 8 20 5 - 10 100

M 20 x 1,5 • G 822200 20,0 36 9 24 7 - 12 100
M 25 x 1,5 • G 822250 25,0 44 11 28 10 - 16 50

M 32 x 1,5 • G 822320 32,0 50 11 36 11 - 21 25
M 40 x 1,5 • G 822400 40,0 48 10 46 19 - 28 10

M 50 x 1,5 • G 822500 50,0 62 18 60 30 - 38 10
M 63 x 1,5 • G 822630 63,0 64 18 65 34 - 44 10

Farbe colour

grau grey RAL 7035

Kabelverschraubungen l 1
G30 l 2
mit Zugentlastung und Biegeschutz
PG Anschlussgewinde nach DIN 40430
Werkstoff: Polyamid grau RAL 7035
Cable-glands d 1
G30
11 with pull relief and bend prevension
PG thread acc. to DIN 40430
material: polyamide grey RAL 7035
IP Nenngröße Artikel-Nummer Abmessung (mm) dimensions Kabel

65 nominal size art-number d1 l1 l2 S1 / S2 cable mm VE
PG 7 • G 830070 12,5 36,0 8,0 13 / 15 4 - 6 50

PG 9 • G 830090 15,2 38,0 8,0 17 / 19 6 - 8 50
PG 11 • G 830110 18,6 43,0 8,0 19 / 22 8 - 10 50

PG 13,5 • G 830130 20,4 46,5 9,0 22 / 24 10 - 12 50
PG 16 • G 830160 22,5 51,0 10,0 24 / 27 12 - 14 50

PG 21 • G 830210 28,3 54,5 11,0 30 / 32 14 - 18 25
PG 29 • G 830290 37,0 60,0 11,0 41 / 42 18 - 24 25

Farbe colour

grau grey RAL 7035

11.28 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
