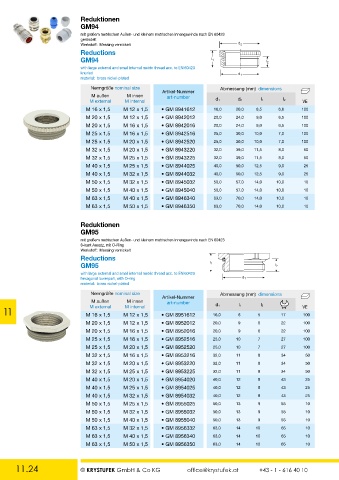

Page 166 - Krystufek_Gesamt-Katalog
P. 166
Reduktionen
GM94
mit großem metrischen Außen- und kleinem metrischen Innengewinde nach EN 60423
gerändelt
Werkstoff: Messing vernickelt d 2
Reductions
GM94 l 1 l 2
with large external and small internal metric thread acc. to EN 60423
knurled d 1
material: brass nickel-plated
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
M außen M innen art-number
M external M internal d1 d2 l1 l2 VE
M 16 x 1,5 M 12 x 1,5 • GM 8941612 16,0 20,0 8,5 6,6 100
M 20 x 1,5 M 12 x 1,5 • GM 8942012 20,0 24,0 9,0 6,5 100
M 20 x 1,5 M 16 x 1,5 • GM 8942016 20,0 24,0 9,0 6,5 100
M 25 x 1,5 M 16 x 1,5 • GM 8942516 25,0 30,0 10,0 7,0 100
M 25 x 1,5 M 20 x 1,5 • GM 8942520 25,0 30,0 10,0 7,0 100
M 32 x 1,5 M 20 x 1,5 • GM 8943220 32,0 39,0 11,5 8,0 50
M 32 x 1,5 M 25 x 1,5 • GM 8943225 32,0 39,0 11,5 8,0 50
M 40 x 1,5 M 25 x 1,5 • GM 8944025 40,0 50,0 12,5 9,0 25
M 40 x 1,5 M 32 x 1,5 • GM 8944032 40,0 50,0 12,5 9,0 25
M 50 x 1,5 M 32 x 1,5 • GM 8945032 50,0 57,0 14,0 10,0 10
M 50 x 1,5 M 40 x 1,5 • GM 8945040 50,0 57,0 14,0 10,0 10
M 63 x 1,5 M 40 x 1,5 • GM 8946340 63,0 70,0 14,0 10,0 10
M 63 x 1,5 M 50 x 1,5 • GM 8946350 63,0 70,0 14,0 10,0 10
Reduktionen
GM95
mit großem metrischen Außen- und kleinem metrischen Innengewinde nach EN 60423
6-kant Ansatz, mit O-Ring
Werkstoff: Messing vernickelt
Reductions
GM95 l 1 l 2
with large external and small internal metric thread acc. to EN 60423
hexagonal lowerpart, with O-ring d 1
material: brass nickel-plated
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
M außen M innen art-number d1 l1 l2
M internal
M external
11 M 16 x 1,5 M 12 x 1,5 • GM 8951612 16,0 8 5 17 VE
100
M 20 x 1,5 M 12 x 1,5 • GM 8952012 20,0 9 6 22 100
M 20 x 1,5 M 16 x 1,5 • GM 8952016 20,0 9 6 22 100
M 25 x 1,5 M 16 x 1,5 • GM 8952516 25,0 10 7 27 100
M 25 x 1,5 M 20 x 1,5 • GM 8952520 25,0 10 7 27 100
M 32 x 1,5 M 16 x 1,5 • GM 8953216 32,0 11 8 34 50
M 32 x 1,5 M 20 x 1,5 • GM 8953220 32,0 11 8 34 50
M 32 x 1,5 M 25 x 1,5 • GM 8953225 32,0 11 8 34 50
M 40 x 1,5 M 20 x 1,5 • GM 8954020 40,0 12 8 43 25
M 40 x 1,5 M 25 x 1,5 • GM 8954025 40,0 12 8 43 25
M 40 x 1,5 M 32 x 1,5 • GM 8954032 40,0 12 8 43 25
M 50 x 1,5 M 25 x 1,5 • GM 8955025 50,0 13 9 55 10
M 50 x 1,5 M 32 x 1,5 • GM 8955032 50,0 13 9 55 10
M 50 x 1,5 M 40 x 1,5 • GM 8955040 50,0 13 9 55 10
M 63 x 1,5 M 32 x 1,5 • GM 8956332 63,0 14 10 65 10
M 63 x 1,5 M 40 x 1,5 • GM 8956340 63,0 14 10 65 10
M 63 x 1,5 M 50 x 1,5 • GM 8956350 63,0 14 10 65 10
11.24 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
