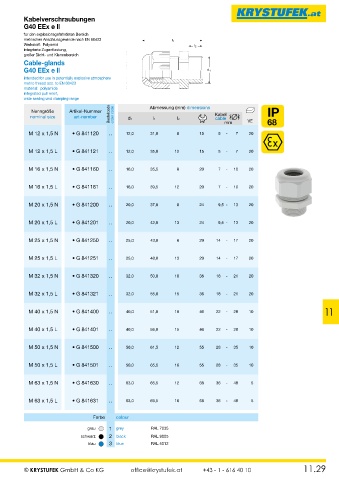

Page 171 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
G40 EEx e ll
für den explosionsgefährdeten Bereich
metrisches Anschlussgewinde nach EN 60423 l 1
Werkstoff: Polyamid l 2
integrierte Zugentlastung,
großer Dicht- und Klemmbereich
Cable-glands
G40 EEx e ll d 1

intended for use in potentially explosive atmosphere
metric thread acc. to EN 60423
material: polyamide
integrated pull relief,
wide sealing und clamping range

Nenngröße Artikel-Nummer Abmessung (mm) dimensions IP
nominal size art-number Bestellcode order code d1 l1 l2 Kabel mm VE 68
cable
M 12 x 1,5 N • G 841120 .. 12,0 31,0 8 15 5 - 7 20

M 12 x 1,5 L • G 841121 .. 12,0 35,0 12 15 5 - 7 20

M 16 x 1,5 N • G 841160 .. 16,0 35,5 8 20 7 - 10 20

M 16 x 1,5 L • G 841161 .. 16,0 39,5 12 20 7 - 10 20

M 20 x 1,5 N • G 841200 .. 20,0 37,0 8 24 9,5 - 13 20

M 20 x 1,5 L • G 841201 .. 20,0 42,0 13 24 9,5 - 13 20

M 25 x 1,5 N • G 841250 .. 25,0 43,0 8 29 14 - 17 20

M 25 x 1,5 L • G 841251 .. 25,0 48,0 13 29 14 - 17 20

M 32 x 1,5 N • G 841320 .. 32,0 50,0 10 36 18 - 21 20

M 32 x 1,5 L • G 841321 .. 32,0 55,0 15 36 18 - 21 20

11
M 40 x 1,5 N • G 841400 .. 40,0 51,0 10 46 22 - 28 10

M 40 x 1,5 L • G 841401 .. 40,0 56,0 15 46 22 - 28 10

M 50 x 1,5 N • G 841500 .. 50,0 61,5 12 55 28 - 35 10

M 50 x 1,5 L • G 841501 .. 50,0 65,5 16 55 28 - 35 10

M 63 x 1,5 N • G 841630 .. 63,0 65,5 12 68 36 - 48 5

M 63 x 1,5 L • G 841631 .. 63,0 69,5 16 68 36 - 48 5

Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005
blau 3 blue RAL 5012

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 11.29
