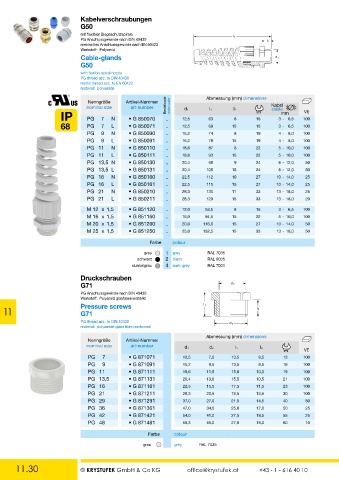

P. 172
Kabelverschraubungen
G50
mit flexibler Biegeschutzspirale l 1
PG Anschlussgewinde nach DIN 40430 l 2
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Polyamid
Cable-glands d 1
G50
with flexible spiral nozzle
PG thread acc. to DIN 40430
metric thread acc. to EN 60423
material: polyamide
Nenngröße Artikel-Nummer Abmessung (mm) dimensions
nominal size art-number Bestellcode order code d1 l1 l2 Kabel
cable
IP PG 7 N • G 850070 .. 12,5 63 8 15 3 - 6,5 100
VE
mm
68 PG 7 L • G 850071 .. 12,5 69 15 15 3 - 6,5 100
PG 9 N • G 850090 .. 15,2 74 8 19 4 - 8,0 100
PG 9 L • G 850091 .. 15,2 78 15 19 4 - 8,0 100
PG 11 N • G 850110 .. 18,6 87 8 22 5 - 10,0 100
PG 11 L • G 850111 .. 18,6 93 15 22 5 - 10,0 100
PG 13,5 N • G 850130 .. 20,4 98 9 24 6 - 12,0 50
PG 13,5 L • G 850131 .. 20,4 105 15 24 6 - 12,0 50
PG 16 N • G 850160 .. 22,5 112 10 27 10 - 14,0 25
PG 16 L • G 850161 .. 22,5 115 15 27 10 - 14,0 25
PG 21 N • G 850210 .. 28,3 130 11 33 13 - 18,0 25
PG 21 L • G 850211 .. 28,3 129 15 33 13 - 18,0 20
M 12 x 1,5 • G 851120 .. 12,0 63,5 8 15 3 - 6,5 100
M 16 x 1,5 • G 851160 .. 16,0 94,5 15 22 5 - 10,0 100
M 20 x 1,5 • G 851200 .. 20,0 116,0 15 27 10 - 14,0 50
M 25 x 1,5 • G 851250 .. 25,0 132,5 15 33 13 - 18,0 50
Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005
dunkelgrau 4 dark-grey RAL 7001
Druckschrauben
G71 d 2
PG Anschlussgewinde nach DIN 40430
Werkstoff: Polyamid glasfaserverstärkt
11 Pressure screws l 1 l 2
G71
PG thread acc. to DIN 40430 d 1
material: polyamide glass fibre reinforced
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number
d1 d2 l1 l2
VE
PG 7 • G 871071 12,5 7,0 13,5 8,5 13 100
PG 9 • G 871091 15,2 9,5 13,5 8,5 16 100
PG 11 • G 871111 18,6 11,5 15,0 10,0 19 100
PG 13,5 • G 871131 20,4 13,0 15,5 10,5 21 100
PG 16 • G 871161 22,5 15,5 17,5 11,5 23 100
PG 21 • G 871211 28,3 20,5 19,5 13,5 30 100
PG 29 • G 871291 37,0 27,0 21,5 14,5 40 50
PG 36 • G 871361 47,0 34,0 25,0 17,0 50 25
PG 42 • G 871421 54,0 41,0 27,5 18,5 55 25
PG 48 • G 871481 59,3 45,0 27,0 18,0 60 10
Farbe colour
grau grey RAL 7035
11.30 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
