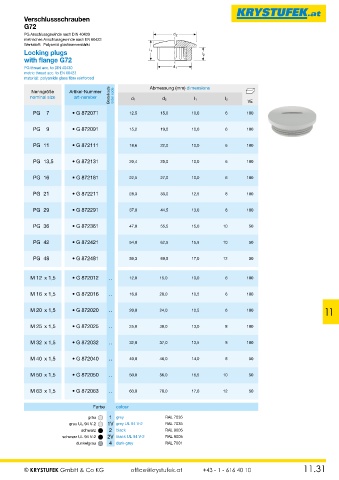

Page 173 - Krystufek_Gesamt-Katalog

Verschlussschrauben
G72
PG Anschlussgewinde nach DIN 40430 d 2
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Polyamid glasfaserverstärkt
Locking plugs l 1 l 2
with flange G72
PG thread acc. to DIN 40430 d 1
metric thread acc. to EN 60423
material: polyamide glass fibre reinforced

Nenngröße Artikel-Nummer Abmessung (mm) dimensions
nominal size art-number Bestellcode order code d1 d2 l1 l2 VE

PG 7 • G 872071 12,5 15,0 10,0 6 100

PG 9 • G 872091 15,2 19,0 10,0 6 100

PG 11 • G 872111 18,6 22,0 10,0 6 100

PG 13,5 • G 872131 20,4 25,0 10,0 6 100

PG 16 • G 872161 22,5 27,0 10,0 6 100

PG 21 • G 872211 28,3 33,0 12,5 8 100

PG 29 • G 872291 37,0 44,5 13,0 8 100

PG 36 • G 872361 47,0 55,5 15,0 10 50

PG 42 • G 872421 54,0 62,5 15,5 10 50

PG 48 • G 872481 59,3 69,5 17,0 12 50

M 12 x 1,5 • G 872012 .. 12,0 15,0 10,0 6 100

M 16 x 1,5 • G 872016 .. 16,0 20,0 10,5 6 100

11
M 20 x 1,5 • G 872020 .. 20,0 24,0 10,5 6 100

M 25 x 1,5 • G 872025 .. 25,0 30,0 13,0 8 100

M 32 x 1,5 • G 872032 .. 32,0 37,0 13,5 8 100

M 40 x 1,5 • G 872040 .. 40,0 46,0 14,0 8 50

M 50 x 1,5 • G 872050 .. 50,0 56,0 16,5 10 50

M 63 x 1,5 • G 872063 .. 63,0 70,0 17,0 12 50

Farbe colour

grau 1 grey RAL 7035
grau UL 94 V-2 1V grey UL 94 V-2 RAL 7035
schwarz 2 black RAL 9005
schwarz UL 94 V-2 2V black UL 94 V-2 RAL 9005
dunkelgrau 4 dark-grey RAL 7001

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 11.31
