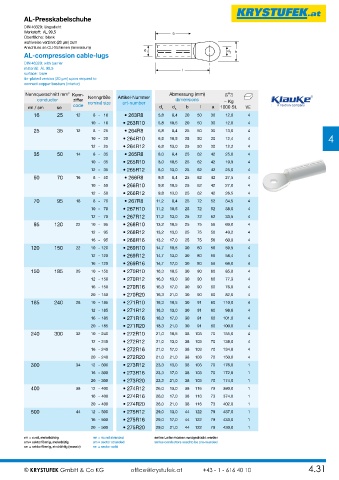

P. 71
AL-Press kabel schuhe
DIN 46329; längsdicht
Werkstoff: AL 99,5 a
Oberfläche: blank
wahlweise verzinnt (20 µm) zum
Anschluss an CU-Schienen (Innenraum) d d b
1
AL-compression cable-lugs 3
DIN 46329; with barrier
material: AL 99,5 l
surface: bare
tin-plated version (20 µm) upon request to
connect copper busbars (interior)
2
Nennquerschnitt mm Kenn- Abmessung (mm)
Nenngröße
conductor ziffer nominal size Artikel-Nummer dimensions ~ Kg
art-number
rm / sm se code d 1 d 3 b l a 1000 St. VE
16 25 12 8 - 16 • 263R8 5,8 8,4 20 50 30 12,0 4
10 - 16 • 263R10 5,8 10,5 20 50 30 12,0 4
25 35 12 8 - 25 • 264R8 6,8 8,4 25 50 30 13,0 4
10 - 25 • 264R10 6,8 10,5 25 50 30 12,4 4 4
12 - 25 • 264R12 6,8 13,0 25 50 30 12,2 4
35 50 14 8 - 35 • 265R8 8,0 8,4 25 62 42 25,0 4
10 - 35 • 265R10 8,0 10,5 25 62 42 19,8 4
12 - 35 • 265R12 8,0 13,0 25 62 42 25,0 4
50 70 16 8 - 50 • 266R8 9,8 8,4 25 62 42 27,5 4
10 - 50 • 266R10 9,8 10,5 25 62 42 27,0 4
12 - 50 • 266R12 9,8 13,0 25 62 42 26,5 4
70 95 18 8 - 70 • 267R8 11,2 8,4 25 72 52 34,5 4
10 - 70 • 267R10 11,2 10,5 25 72 52 38,0 4
12 - 70 • 267R12 11,2 13,0 25 72 52 33,5 4
95 120 22 10 - 95 • 268R10 13,2 10,5 25 75 56 69,0 4
12 - 95 • 268R12 13,2 13,0 25 75 56 49,2 4
16 - 95 • 268R16 13,2 17,0 25 75 56 60,0 4
120 150 22 10 - 120 • 269R10 14,7 10,5 30 80 56 59,5 4
12 - 120 • 269R12 14,7 13,0 30 80 56 58,4 4
16 - 120 • 269R16 14,7 17,0 30 80 56 66,0 4
150 185 25 10 - 150 • 270R10 16,3 10,5 30 90 60 85,0 4
12 - 150 • 270R12 16,3 13,0 30 90 60 77,3 4
16 - 150 • 270R16 16,3 17,0 30 90 60 76,0 4
20 - 150 • 270R20 16,3 21,0 30 90 60 82,0 4
185 240 28 10 - 185 • 271R10 18,3 10,5 30 91 60 110,0 4
12 - 185 • 271R12 18,3 13,0 30 91 60 98,8 4
16 - 185 • 271R16 18,3 17,0 30 91 60 101,0 4
20 - 185 • 271R20 18,3 21,0 30 91 60 100,0 4
240 300 32 10 - 240 • 272R10 21,0 10,5 38 103 70 155,0 4
12 - 240 • 272R12 21,0 13,0 38 103 70 138,0 4
16 - 240 • 272R16 21,0 17,0 38 103 70 134,8 4
20 - 240 • 272R20 21,0 21,0 38 103 70 150,0 4
300 34 12 - 300 • 273R12 23,3 13,0 38 103 70 176,0 1
16 - 300 • 273R16 23,3 17,0 38 103 70 172,8 1
20 - 300 • 273R20 23,3 21,0 38 103 70 174,0 1
400 38 12 - 400 • 274R12 26,0 13,0 38 116 73 380,0 1
16 - 400 • 274R16 26,0 17,0 38 116 73 374,0 1
20 - 400 • 274R20 26,0 21,0 38 116 73 402,0 1
500 44 12 - 500 • 275R12 29,0 13,0 44 122 79 437,0 1
16 - 500 • 275R16 29,0 17,0 44 122 79 433,0 1
20 - 500 • 275R20 29,0 21,0 44 122 79 430,0 1
rm = rund, mehrdrähtig rm = round stranded sm/se Leiter müssen rundgedrückt werden
sm = sektorförmig, mehrdrätig sm = sector stranded sm/se conductors need to be pre-rounded
se = sektorförmig, eindrähtig (massiv) se = sector solid
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 4.31
