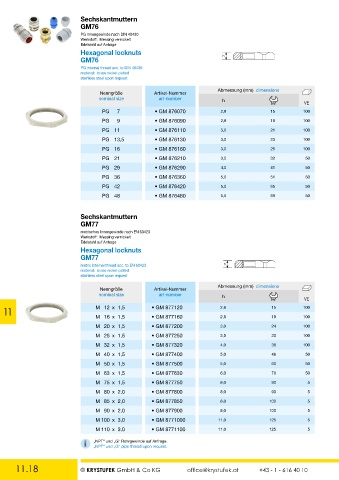

Page 160 - Krystufek_Gesamt-Katalog
P. 160
Sechskantmuttern
GM76
PG Innengewinde nach DIN 40430
Werkstoff: Messing vernickelt
Edelstahl auf Anfrage
Hexagonal locknuts h
GM76
PG internal thread acc. to DIN 40430
material: brass nickel-plated
stainless steel upon request
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number h VE
PG 7 • GM 876070 2,8 15 100
PG 9 • GM 876090 2,8 18 100
PG 11 • GM 876110 3,0 21 100
PG 13,5 • GM 876130 3,0 23 100
PG 16 • GM 876160 3,0 26 100
PG 21 • GM 876210 3,5 32 50
PG 29 • GM 876290 4,0 41 50
PG 36 • GM 876360 5,0 51 50
PG 42 • GM 876420 5,0 65 50
PG 48 • GM 876480 5,5 69 50
Sechskantmuttern
GM77
metrisches Innengewinde nach EN 60423
Werkstoff: Messing vernickelt
Edelstahl auf Anfrage
Hexagonal locknuts
GM77
metric internal thread acc. to EN 60423 h
material: brass nickel-plated
stainless steel upon request
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number h VE
11 M 12 x 1,5 • GM 877120 2,8 15 100
M 16 x 1,5 • GM 877160 2,8 19 100
M 20 x 1,5 • GM 877200 3,0 24 100
M 25 x 1,5 • GM 877250 3,5 30 100
M 32 x 1,5 • GM 877320 4,0 36 100
M 40 x 1,5 • GM 877400 5,0 46 50
M 50 x 1,5 • GM 877500 5,0 60 50
M 63 x 1,5 • GM 877630 6,0 70 50
M 75 x 1,5 • GM 877750 8,0 90 5
M 80 x 2,0 • GM 877800 8,0 90 5
M 85 x 2,0 • GM 877850 8,0 100 5
M 90 x 2,0 • GM 877900 8,0 100 5
M 100 x 3,0 • GM 8771000 11,0 125 5
M 110 x 3,0 • GM 8771100 11,0 125 5
i „NPT“ und „G“ Rohrgewinde auf Anfrage.
„NPT“ und „G“ pipe thread upon request.
11.18 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
