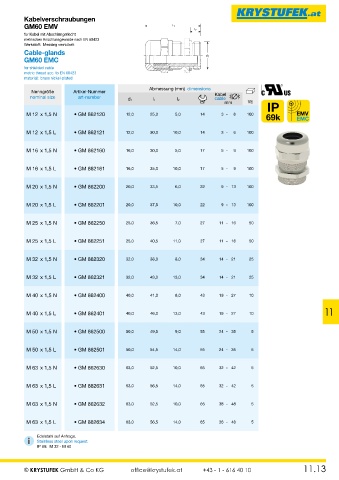

Page 155 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
GM60 EMV l 1 l 2
für Kabel mit Abschirmgeflecht
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Messing vernickelt
Cable-glands d 1
GM60 EMC
for shielded cable
metric thread acc. to EN 60423
material: brass nickel-plated
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number Kabel
cable
d1 l1 l2 VE
mm
IP
M 12 x 1,5 N • GM 862120 12,0 25,0 5,0 14 3 - 6 100 69k
M 12 x 1,5 L • GM 862121 12,0 30,0 10,0 14 3 - 6 100

M 16 x 1,5 N • GM 862160 16,0 30,0 5,0 17 5 - 9 100

M 16 x 1,5 L • GM 862161 16,0 35,0 10,0 17 5 - 9 100

M 20 x 1,5 N • GM 862200 20,0 33,5 6,0 22 9 - 13 100

M 20 x 1,5 L • GM 862201 20,0 37,5 10,0 22 9 - 13 100

M 25 x 1,5 N • GM 862250 25,0 36,5 7,0 27 11 - 16 50

M 25 x 1,5 L • GM 862251 25,0 40,5 11,0 27 11 - 16 50

M 32 x 1,5 N • GM 862320 32,0 38,0 8,0 34 14 - 21 25

M 32 x 1,5 L • GM 862321 32,0 43,0 13,0 34 14 - 21 25

M 40 x 1,5 N • GM 862400 40,0 41,0 8,0 43 19 - 27 10

11
M 40 x 1,5 L • GM 862401 40,0 46,0 13,0 43 19 - 27 10

M 50 x 1,5 N • GM 862500 50,0 49,5 9,0 55 24 - 35 5

M 50 x 1,5 L • GM 862501 50,0 54,5 14,0 55 24 - 35 5

M 63 x 1,5 N • GM 862630 63,0 52,5 10,0 65 32 - 42 5

M 63 x 1,5 L • GM 862631 63,0 56,5 14,0 65 32 - 42 5

M 63 x 1,5 N • GM 862632 63,0 52,5 10,0 65 38 - 48 5

M 63 x 1,5 L • GM 862634 63,0 56,5 14,0 65 38 - 48 5

i Edelstahl auf Anfrage.
Stainless steel upon request.
IP 68: M 32 - M 40
