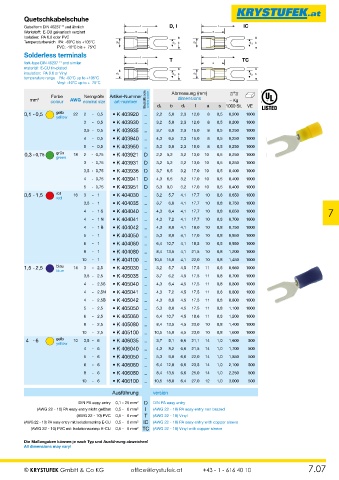

P. 103
Quetschkabelschuhe
Gabelform DIN 46237 * und ähnlich l D, I l IC
1
Werkstoff: E-CU galvanisch verzinnt a a
Isolation: PA 6.6 oder PVC
Temperaturbereich PA: -60°C bis +105°C d 1 d 3 b d 1 d 3 b
PVC: -10°C bis + 75°C
Solderless terminals l l
fork-type DIN 46237 * and similar a T a TC
1
material: E-CU tin-plated
insulation: PA 6.6 or Vinyl d 1 d 3 b d 1 d 3 b
temperature range PA: -60°C up to +105°C
Vinyl: -10°C up to + 75°C
Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code d3 b dimensions a s 1000 St. VE
~ Kg
l
d1
0,1 - 0,5 gelb 22 2 - 0,5 • K 403920 .. 2,2 5,0 2,3 12,0 8 0,5 0,200 1000
yellow
3 - 0,5 • K 403930 .. 3,2 5,0 2,3 12,0 8 0,5 0,200 1000
3,5 - 0,5 • K 403935 .. 3,7 6,0 2,3 15,0 8 0,5 0,250 1000
4 - 0,5 • K 403940 .. 4,3 6,5 2,3 15,0 8 0,5 0,250 1000
5 - 0,5 • K 403950 .. 5,3 8,0 2,3 15,0 8 0,5 0,250 1000
0,3 - 0,75 grün 18 2 - 0,75 • K 403921 D 2,2 5,2 3,2 13,0 10 0,5 0,250 1000
green
3 - 0,75 • K 403931 D 3,2 5,2 3,2 13,0 10 0,5 0,250 1000
3,5 - 0,75 • K 403936 D 3,7 6,5 3,2 17,0 10 0,5 0,400 1000
4 - 0,75 • K 403941 D 4,3 6,5 3,2 17,0 10 0,5 0,400 1000
5 - 0,75 • K 403951 D 5,3 8,0 3,2 17,0 10 0,5 0,400 1000
0,5 - 1,5 rot 16 3 - 1 • K 404030 .. 3,2 5,7 4,1 17,7 10 0,8 0,650 1000
red
3,5 - 1 • K 404035 .. 3,7 6,0 4,1 17,7 10 0,8 0,750 1000
4 - 1 S • K 404040 .. 4,3 6,4 4,1 17,7 10 0,8 0,650 1000 7
4 - 1 N • K 404041 .. 4,3 7,2 4,1 17,7 10 0,8 0,700 1000
4 - 1 B • K 404042 .. 4,3 8,0 4,1 18,0 10 0,8 0,750 1000
5 - 1 • K 404050 .. 5,3 8,0 4,1 17,0 10 0,8 0,950 1000
6 - 1 • K 404060 .. 6,4 10,7 4,1 18,5 10 0,8 0,950 1000
8 - 1 • K 404080 .. 8,4 13,5 4,1 21,5 10 0,8 1,200 1000
10 - 1 • K 404100 .. 10,5 15,0 4,1 22,0 10 0,8 1,450 1000
1,5 - 2,5 blau 14 3 - 2,5 • K 405030 .. 3,2 5,7 4,5 17,5 11 0,8 0,660 1000
blue
3,5 - 2,5 • K 405035 .. 3,7 6,2 4,5 17,5 11 0,8 0,700 1000
4 - 2,5S • K 405040 .. 4,3 6,4 4,5 17,5 11 0,8 0,800 1000
4 - 2,5N • K 405041 .. 4,3 7,2 4,5 17,5 11 0,8 0,800 1000
4 - 2,5B • K 405042 .. 4,3 8,0 4,5 17,5 11 0,8 0,800 1000
5 - 2,5 • K 405050 .. 5,3 8,0 4,5 17,5 11 0,8 1,100 1000
6 - 2,5 • K 405060 .. 6,4 10,7 4,5 18,6 11 0,8 1,200 1000
8 - 2,5 • K 405080 .. 8,4 13,5 4,5 23,0 10 0,8 1,400 1000
10 - 2,5 • K 405100 .. 10,5 15,0 4,5 23,0 10 0,8 1,600 1000
4 - 6 gelb 10 3,5 - 6 • K 406035 .. 3,7 8,1 6,6 21,1 14 1,0 1,600 500
yellow
4 - 6 • K 406040 .. 4,3 8,2 6,6 21,5 14 1,0 1,700 500
5 - 6 • K 406050 .. 5,3 9,0 6,6 22,0 14 1,0 1,850 500
6 - 6 • K 406060 .. 6,4 12,0 6,6 23,5 14 1,0 2,100 500
8 - 6 • K 406080 .. 8,4 13,5 6,6 25,0 14 1,0 2,250 500
10 - 6 • K 406100 .. 10,5 18,0 6,4 27,0 12 1,0 3,000 500
Ausführung version
DIN PA easy entry 0,1 - 25 mm 2 D DIN PA easy entry
(AWG 22 - 10) PA easy entry nicht gelötet 0,5 - 6 mm 2 I (AWG 22 - 10) PA easy entry non brazed
(AWG 22 - 10) PVC 0,5 - 6 mm 2 T (AWG 22 - 10) Vinyl
(AWG 22 - 10) PA easy entry mit Isolationscrimp E-CU 0,5 - 6 mm 2 IC (AWG 22 - 10) PA easy entry with copper sleeve
(AWG 22 - 10) PVC mit Isolationscrimp E-CU 0,5 - 6 mm 2 TC (AWG 22 - 10) Vinyl with copper sleeve
Die Maßangaben können je nach Typ und Ausführung abweichen!
All dimensions may vary!
