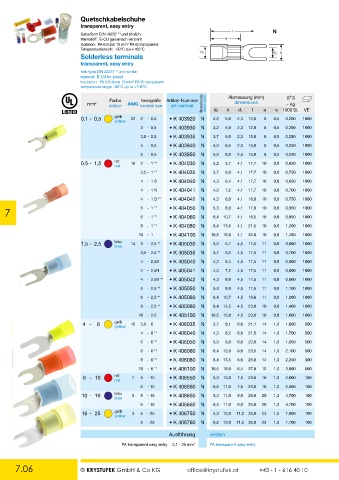

Page 102 - Krystufek_Gesamt-Katalog
P. 102
Quetschkabelschuhe
transparent, easy entry
l N
Gabelform DIN 46237 * und ähnlich
1
Werkstoff: E-CU galvanisch verzinnt a
Isolation: PA 6.6 (ab 10 mm² PA 6) transparent
Temperaturbereich: -60°C bis +105°C d 1 d 3 b
Solderless terminals
transparent, easy entry
fork-type DIN 46237 * and similar
1
material: E-CU tin-plated
insulation: PA 6.6 (from 10 mm² PA 6) transparent
temperature range: -60°C up to +105°C
Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code d3 b dimensions a s 1000 St. VE
~ Kg
l
d1
0,1 - 0,5 gelb 22 2 - 0,5 • K 403920 N 2,2 5,0 2,3 12,0 8 0,5 0,200 1000
yellow
3 - 0,5 • K 403930 N 3,2 5,0 2,3 12,0 8 0,5 0,200 1000
3,5 - 0,5 • K 403935 N 3,7 6,0 2,3 15,0 8 0,5 0,250 1000
4 - 0,5 • K 403940 N 4,3 6,5 2,3 15,0 8 0,5 0,250 1000
5 - 0,5 • K 403950 N 5,3 8,0 2,3 15,0 8 0,5 0,250 1000
0,5 - 1,5 rot 16 3 - 1 * 1 • K 404030 N 3,2 5,7 4,1 17,7 10 0,8 0,650 1000
red
3,5 - 1 * 1 • K 404035 N 3,7 6,0 4,1 17,7 10 0,8 0,750 1000
4 - 1 S • K 404040 N 4,3 6,4 4,1 17,7 10 0,8 0,650 1000
4 - 1 N • K 404041 N 4,3 7,2 4,1 17,7 10 0,8 0,700 1000
4 - 1 B * 1 • K 404042 N 4,3 8,0 4,1 18,0 10 0,8 0,750 1000
8,0
7 5 6 - 1 * 1 1 • K 404050 N 5,3 10,7 4,1 17,0 10 0,8 0,950 1000
N
• K 404060
- 1 *
6,4
18,5
10
0,8
1000
4,1
0,950
8 - 1 * 1 • K 404080 N 8,4 13,5 4,1 21,5 10 0,8 1,200 1000
10 - 1 • K 404100 N 10,5 15,0 4,1 22,0 10 0,8 1,450 1000
1,5 - 2,5 blau 14 3 - 2,5 * 1 • K 405030 N 3,2 5,7 4,5 17,5 11 0,8 0,660 1000
blue
3,5 - 2,5 * 1 • K 405035 N 3,7 6,2 4,5 17,5 11 0,8 0,700 1000
4 - 2,5S • K 405040 N 4,3 6,4 4,5 17,5 11 0,8 0,800 1000
4 - 2,5N • K 405041 N 4,3 7,2 4,5 17,5 11 0,8 0,800 1000
4 - 2,5B * 1 • K 405042 N 4,3 8,0 4,5 17,5 11 0,8 0,800 1000
5 - 2,5 * 1 • K 405050 N 5,3 8,0 4,5 17,5 11 0,8 1,100 1000
6 - 2,5 * 1 • K 405060 N 6,4 10,7 4,5 18,6 11 0,8 1,200 1000
8 - 2,5 * 1 • K 405080 N 8,4 13,5 4,5 23,0 10 0,8 1,400 1000
10 - 2,5 • K 405100 N 10,5 15,0 4,5 23,0 10 0,8 1,600 1000
4 - 6 gelb 10 3,5 - 6 • K 406035 N 3,7 8,1 6,6 21,1 14 1,0 1,600 500
yellow
4 - 6 * 1 • K 406040 N 4,3 8,2 6,6 21,5 14 1,0 1,700 500
5 - 6 * 1 • K 406050 N 5,3 9,0 6,6 22,0 14 1,0 1,850 500
6 - 6 * 1 • K 406060 N 6,4 12,0 6,6 23,5 14 1,0 2,100 500
8 - 6 * 1 • K 406080 N 8,4 13,5 6,6 25,0 14 1,0 2,250 500
10 - 6 * 1 • K 406100 N 10,5 18,0 6,4 27,0 12 1,0 3,000 500
6 - 10 rot 7 5 - 10 • K 406550 N 5,3 10,0 7,5 23,0 16 1,0 2,600 100
red
6 - 10 • K 406560 N 6,5 11,0 7,5 23,0 16 1,0 2,500 100
10 - 16 blau 5 5 - 16 • K 406650 N 5,3 11,0 9,0 29,0 20 1,2 4,700 100
blue
6 - 16 • K 406660 N 6,5 11,0 9,0 29,0 20 1,2 4,700 100
16 - 25 gelb 3 5 - 25 • K 406750 N 5,3 12,0 11,0 35,0 23 1,5 7,800 100
yellow
6 - 25 • K 406760 N 6,5 12,0 11,0 35,0 23 1,5 7,700 100
Ausführung version
PA transparent easy entry 0,1 - 25 mm 2 PA transparent easy entry
7.06 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
