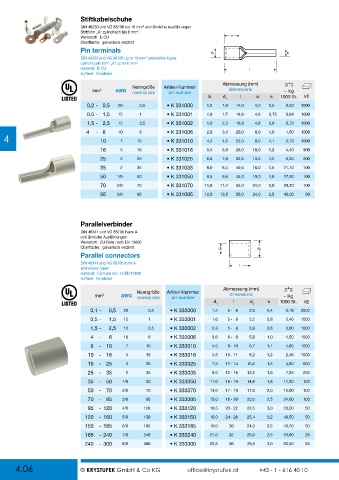

Stiftkabelschuhe
DIN 46230 und VG 88708 bis 16 mm und ähnliche Ausführungen
2
Stiftform „A“ zylindrisch bis 6 mm 2
Werkstoff: E-CU a
Oberfläche: galvanisch verzinnt
Pin terminals d 1 b
DIN 46230 and VG 88708 up to 16 mm and similar types
2
cylindric pin form „A“ up to 6 mm 2
material: E-CU l
surface: tin-plated
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
b d l a s 1000 St. VE
1
0,2 - 0,5 20 0,5 • K 331000 1,2 1,0 14,0 4,0 0,5 0,60 1000
0,5 - 1,5 15 1 • K 331001 1,9 1,7 16,8 4,8 0,75 0,64 1000
1,5 - 2,5 13 2,5 • K 331002 1,9 2,3 16,8 4,8 0,8 0,72 1000
4 - 6 10 6 • K 331006 2,8 3,4 20,0 6,0 1,0 1,60 1000
4 10 7 10 • K 331010 4,3 4,5 22,0 8,0 1,1 2,70 1000
16 5 16 • K 331016 5,5 5,8 26,0 10,0 1,2 4,40 500
25 3 25 • K 331025 6,8 7,0 33,5 13,5 1,2 6,30 200
35 2 35 • K 331035 8,0 8,4 40,5 16,0 1,5 11,70 100
50 1/0 50 • K 331050 9,5 9,6 45,0 19,0 1,8 17,90 100
70 2/0 70 • K 331070 11,0 11,4 55,0 24,0 2,0 29,20 100
95 3/0 95 • K 331095 12,5 13,5 55,0 24,0 2,5 43,00 50
Parallelverbinder
DIN 46341 und VG 88706 Form A
und ähnliche Ausführungen
Werkstoff: CU Rohr nach EN 13600
Oberfläche: galvanisch verzinnt d 1 d 2
Parallel connectors
DIN 46341 and VG 88706 form A l
and similar types
material: CU tube acc. to EN 13600
surface: tin-plated
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
d l d s 1000 St. VE
1 2
0,1 - 0,5 20 0,5 • K 333000 1,2 5 - 8 2,0 0,4 0,18 2000
0,5 - 1,5 15 1 • K 333001 1,6 5 - 8 3,2 0,8 0,40 1000
1,5 - 2,5 13 2,5 • K 333002 2,3 5 - 8 3,9 0,8 0,90 1000
4 - 6 10 6 • K 333006 3,6 6 - 9 5,6 1,0 1,50 1000
6 - 10 7 10 • K 333010 4,5 8 - 10 6,7 1,1 1,65 1000
10 - 16 5 16 • K 333016 5,8 10 - 11 8,2 1,2 2,46 1000
16 - 25 3 25 • K 333025 7,5 11 - 14 10,5 1,5 4,90 500
25 - 35 2 35 • K 333035 9,0 12 - 16 12,2 1,6 7,35 200
35 - 50 1/0 50 • K 333050 11,0 16 - 19 14,6 1,8 11,30 100
50 - 70 2/0 70 • K 333070 13,0 17 - 19 17,0 2,0 15,00 100
70 - 95 3/0 95 • K 333095 15,0 18 - 20 20,0 2,5 24,00 100
95 - 120 4/0 120 • K 333120 16,5 20 - 22 22,5 3,0 33,50 50
120 - 150 5/0 150 • K 333150 19,0 24 - 26 25,4 3,2 49,50 50
150 - 185 6/0 185 • K 333185 19,0 30 24,0 2,5 43,70 50
185 - 240 7/0 240 • K 333240 21,0 32 26,0 2,5 53,00 25
240 - 300 8/0 300 • K 333300 23,5 36 29,5 3,0 80,50 25
