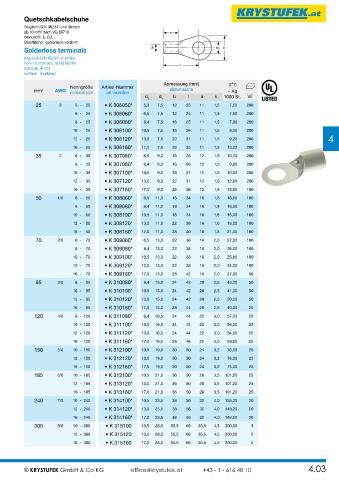

Page 43 - Krystufek_Gesamt-Katalog
P. 43
Quetschkabelschuhe
Ringform DIN 46234* und ähnlich
ab 10 mm² nach VG 88710 a
Werkstoff: E-CU
Oberfläche: galvanisch verzinnt
Solderless terminals d 1 d 3 b
ring-type DIN 46234* or similar
from 10 mm² acc. to VG 88710 l
material: E-CU
surface: tin-plated
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
d d b l a s 1000 St. VE
3 1
25 3 5 - 25 • K 306050* 5,3 7,5 12 25 11 1,5 7,50 200
6 - 25 • K 306060* 6,5 7,5 12 25 11 1,5 7,60 200
8 - 25 • K 306080* 8,4 7,5 16 25 11 1,5 7,90 200
10 - 25 • K 306100* 10,5 7,5 18 26 11 1,5 8,00 200
12 - 25 • K 306120* 13,0 7,5 22 31 11 1,5 9,20 200 4
16 - 25 • K 306160* 17,0 7,5 28 35 11 1,5 13,20 200
35 2 6 - 35 • K 307060* 6,5 9,0 15 26 12 1,6 10,10 200
8 - 35 • K 307080* 8,4 9,0 16 26 12 1,6 9,80 200
10 - 35 • K 307100* 10,5 9,0 18 27 12 1,6 10,00 200
12 - 35 • K 307120* 13,0 9,0 22 31 12 1,6 12,60 200
16 - 35 • K 307160* 17,0 9,0 28 36 12 1,6 15,50 100
50 1/0 6 - 50 • K 308060* 6,5 11,0 18 34 16 1,8 16,50 100
8 - 50 • K 308080* 8,4 11,0 18 34 16 1,8 16,50 100
10 - 50 • K 308100* 10,5 11,0 18 34 16 1,8 16,00 100
12 - 50 • K 308120* 13,0 11,0 22 36 16 1,8 18,00 100
16 - 50 • K 308160* 17,0 11,0 28 40 16 1,8 21,00 100
70 2/0 6 - 70 • K 309060* 6,5 13,0 22 38 18 2,0 27,00 100
8 - 70 • K 309080* 8,4 13,0 22 38 18 2,0 26,00 100
10 - 70 • K 309100* 10,5 13,0 22 38 18 2,0 25,60 100
12 - 70 • K 309120* 13,0 13,0 22 38 18 2,0 24,00 100
16 - 70 • K 309160* 17,0 13,0 28 42 18 2,0 27,00 50
95 3/0 8 - 95 • K 310080* 8,4 15,0 24 42 20 2,5 43,00 50
10 - 95 • K 310100* 10,5 15,0 24 42 20 2,5 41,00 50
12 - 95 • K 310120* 13,0 15,0 24 42 20 2,5 39,00 50
16 - 95 • K 310160* 17,0 15,0 28 44 20 2,5 40,00 25
120 4/0 8 - 120 • K 311080* 8,4 16,5 24 44 22 3,0 57,00 25
10 - 120 • K 311100* 10,5 16,5 24 44 22 3,0 56,00 25
12 - 120 • K 311120* 13,0 16,5 24 44 22 3,0 54,00 25
16 - 120 • K 311160* 17,0 16,5 28 48 22 3,0 58,00 25
150 5/0 10 - 150 • K 312100* 10,5 19,0 30 50 24 3,2 76,00 25
12 - 150 • K 312120* 13,0 19,0 30 50 24 3,2 76,00 25
16 - 150 • K 312160* 17,0 19,0 30 50 24 3,2 75,00 25
185 6/0 10 - 185 • K 313100* 10,5 21,0 36 50 28 3,5 101,20 25
12 - 185 • K 313120* 13,0 21,0 36 50 28 3,5 101,20 25
16 - 185 • K 313160* 17,0 21,0 36 50 28 3,5 101,20 25
240 7/0 10 - 240 • K 314100* 10,5 23,5 38 56 32 4,0 155,30 20
12 - 240 • K 314120* 13,0 23,5 38 56 32 4,0 148,20 20
16 - 240 • K 314160* 17,0 23,5 38 56 32 4,0 143,50 20
300 8/0 10 - 300 • K 315100 10,5 28,0 50,5 69 35,5 4,5 200,00 5
12 - 300 • K 315120 13,0 28,0 50,5 69 35,5 4,5 200,00 5
16 - 300 • K 315160 17,0 28,0 50,5 69 35,5 4,5 200,00 5
