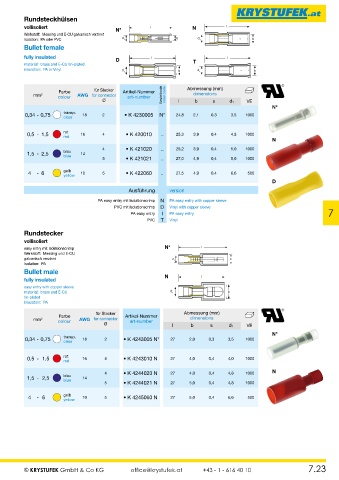

Page 119 - Krystufek_Gesamt-Katalog
P. 119
Rundsteckhülsen
vollisoliert N* l N l
Werkstoff: Messing und E-CU galvanisch verzinnt
Isolation: PA oder PVC d 1 b d 1 b
Bullet female
fully insulated D l l
material: brass and E-CU tin-plated T
insulation: PA or Vinyl d 1 b d 1 b
Farbe für Stecker Artikel-Nummer Abmessung (mm)
mm 2 colour AWG for connector art-number Bestellcode order code dimensions
Ø l b s d1 VE
N*
0,34 - 0,75 transp. 18 2 • K 4230005 N* 24,8 2,1 0,3 3,5 1000
clear
0,5 - 1,5 rot 16 4 • K 420010 .. 25,3 3,9 0,4 4,3 1000
red
N
4 • K 421020 .. 25,2 3,9 0,4 5,0 1000
1,5 - 2,5 blau 14
blue
5 • K 421021 .. 27,0 4,9 0,4 5,0 1000
4 - 6 gelb 10 5 • K 422060 .. 27,5 4,9 0,4 6,6 500
yellow
D
Ausführung version
PA easy entry mit Isolationscrimp N PA easy entry with copper sleeve
PVC mit Isolationscrimp D Vinyl with copper sleeve
PA easy entry I PA easy entry 7
PVC T Vinyl
Rundstecker
vollisoliert
easy entry mit Isolationscrimp N* l
Werkstoff: Messing und E-CU
galvanisch verzinnt d 1 b
Isolation: PA
Bullet male
fully insulated N l
easy entry with copper sleeve
material: brass and E-CU d 1 b
tin-plated
insulation: PA
für Stecker Abmessung (mm)
Farbe Artikel-Nummer
mm 2 colour AWG for connector art-number dimensions
Ø l b s d1 VE
N*
0,34 - 0,75 transp. 18 2 • K 4243005 N* 27 2,0 0,3 3,5 1000
clear
0,5 - 1,5 rot 16 4 • K 4243010 N 27 4,0 0,4 4,0 1000
red
4 • K 4244020 N 27 4,0 0,4 4,8 1000 N
1,5 - 2,5 blau 14
blue
5 • K 4244021 N 27 5,0 0,4 4,8 1000
4 - 6 gelb 10 5 • K 4245060 N 27 5,0 0,4 6,6 500
yellow
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 7.23
