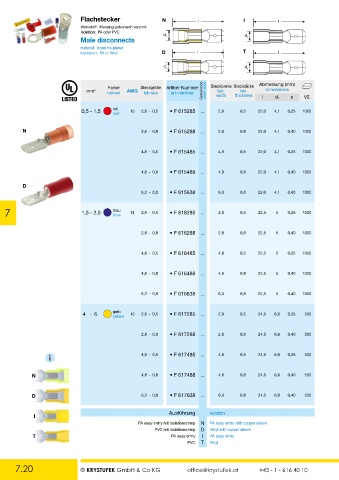

Page 116 - Krystufek_Gesamt-Katalog

Flachstecker N l I l
Werkstoff: Messing galvanisch verzinnt
Isolation: PA oder PVC d d
Male disconnects 1 1
material: brass tin-plated
insulation: PA or Vinyl D l T l

d 1 d 1

Farbe Steckgröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
tab-
tab-
mm 2 colour AWG tab-size art-number Bestellcode order code width thickness l dimensions s VE
d1
0,5 - 1,5 rot 16 2,8 - 0,5 • F 615285 .. 2,8 0,5 22,0 4,1 0,25 1000
red

N 2,8 - 0,8 • F 615288 .. 2,8 0,8 22,0 4,1 0,40 1000

4,8 - 0,5 • F 615485 .. 4,8 0,5 22,0 4,1 0,25 1000

4,8 - 0,8 • F 615488 .. 4,8 0,8 22,0 4,1 0,40 1000

D
6,3 - 0,8 • F 615638 .. 6,3 0,8 22,0 4,1 0,40 1000

7 1,5 - 2,5 blau 14 2,8 - 0,5 • F 616285 .. 2,8 0,5 22,5 5 0,25 1000
blue

2,8 - 0,8 • F 616288 .. 2,8 0,8 22,5 5 0,40 1000

4,8 - 0,5 • F 616485 .. 4,8 0,5 22,5 5 0,25 1000

4,8 - 0,8 • F 616488 .. 4,8 0,8 22,5 5 0,40 1000

6,3 - 0,8 • F 616638 .. 6,3 0,8 22,5 5 0,40 1000

4 - 6 gelb 10 2,8 - 0,5 • F 617285 .. 2,8 0,5 24,5 6,6 0,25 500
yellow

2,8 - 0,8 • F 617288 .. 2,8 0,8 24,5 6,6 0,40 500

i 4,8 - 0,5 • F 617485 .. 4,8 0,5 24,5 6,6 0,25 500

N 4,8 - 0,8 • F 617488 .. 4,8 0,8 24,5 6,6 0,40 500

D 6,3 - 0,8 • F 617638 .. 6,3 0,8 24,5 6,6 0,40 500

Ausführung version
I
PA easy entry mit Isolationscrimp N PA easy entry with copper sleeve
PVC mit Isolationscrimp D Vinyl with copper sleeve
T PA easy entry I PA easy entry
PVC T Vinyl

7.20 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
