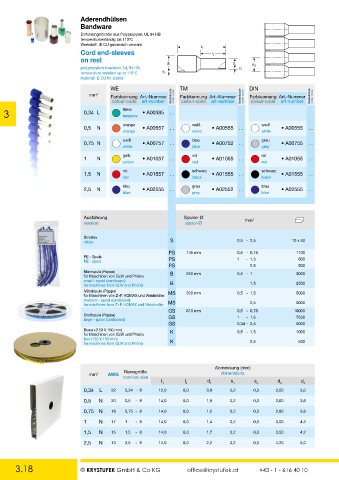

P. 34
Aderendhülsen
Bandware
Einführungstrichter aus Polypropylen, UL 94 HB
temperaturbeständig bis 110°C
Werkstoff: E-CU galvanisch verzinnt
Cord end-sleeves
on reel
d 3
polypropylene insulation, UL 94 HB
temperature resistant up to 110°C
material: E-CU tin-plated
WE TM DIN
mm 2 Farbkennung Art.-Nummer Bestellcode order code Farbkennung Art.-Nummer Bestellcode order code Farbkennung Art.-Nummer Bestellcode order code
colour-code art-number colour-code art-number colour-code art-number
3 0,34 L türkis • A00385 . .
turquoise
orange weiß weiß
0,5 N • A00557 . . • A00555 . . • A00555 . .
orange white white
weiß blau grau
0,75 N • A00757 . . • A00752 . . • A00755 . .
white blue grey
gelb rot rot
1 N • A01057 . . • A01055 . . • A01055 . .
yellow red red
rot schwarz schwarz
1,5 N • A01557 . . • A01555 . . • A01555 . .
red black black
blau grau blau
2,5 N • A02555 . . • A02552 . . • A02555 . .
blue grey blue
Ausführung Spulen-Ø mm 2
version spool-Ø
Streifen S
strips 0,5 - 2,5 10 x 50
PS 145 mm 0,5 - 0,75 1100
PE - Spule PS 1 - 1,5 800
PE - spool
PS 2,5 500
Kleinspule (Pappe) B 250 mm 0,5 - 1 3000
für Maschinen von GLW und Phönix
small - spool (cardboard) B
for machines from GLW and Phönix 1,5 2500
Mittelspule (Pappe) MS 320 mm 0,5 - 1,5 5000
für Maschinen von Z+F, KOMAX und Weidmüller
medium - spool (cardboard) MS
for machines from Z+F, KOMAX and Weidmüller 2,5 3000
GS 610 mm 0,5 - 0,75 10000
Großspule (Pappe) GS 1 - 1,5 7500
large - spool (cardboard)
GS 0,34 - 2,5 5000
Boxen (150 X 150 mm) K 0,5 - 1,5 1000
für Maschinen von GLW und Phönix
box (150 X 150 mm) K 2,5 500
for machines from GLW and Phönix
Abmessung (mm)
Nenngröße dimensions
mm 2 AWG
nominal size
l 1 l 2 d 1 s 1 s 2 d 2 d 3
0,34 L 22 0,34 - 8 12,0 8,0 0,9 0,2 0,3 2,00 3,0
0,5 N 20 0,5 - 8 14,0 8,0 1,0 0,2 0,3 2,60 3,6
0,75 N 18 0,75 - 8 14,0 8,0 1,2 0,2 0,3 2,80 3,6
1 N 17 1 - 8 14,0 8,0 1,4 0,2 0,3 3,00 4,2
1,5 N 15 1,5 - 8 14,0 8,0 1,7 0,2 0,3 3,50 4,2
2,5 N 13 2,5 - 8 14,0 8,0 2,2 0,2 0,3 4,20 5,0
3.18 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
