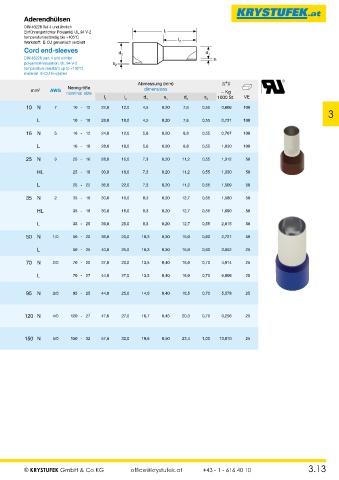

Page 29 - Krystufek_Gesamt-Katalog

Aderendhülsen
DIN 46228 Teil 4 und ähnlich
Einführungstrichter Polyamid, UL 94 V-2
temperaturbeständig bis +105°C
Werkstoff: E-CU galvanisch verzinnt
Cord end-sleeves
DIN 46228 part 4 and similar
polyamide insulation, UL 94 V-2
temperature resistant up to +105°C
material: E-CU tin-plated
WE TM DIN Abmessung (mm)
Nenngröße
mm 2 Farbkennung Art.-Nummer Farbkennung Art.-Nummer Farbkennung Art.-Nummer mm 2 AWG nominal size dimensions ~ Kg
colour-code art-number colour-code art-number colour-code art-number l 1 l 2 d 1 s 1 d 2 s 2 1000 St. VE
10 N • A10057 • A10052 • A10055 10 N 7 10 - 12 22,0 12,0 4,5 0,20 7,6 0,55 0,609 100
elfenb. braun rot 3
ivory brown red
L • A10087 • A10082 • A10085 L 10 - 18 28,0 18,0 4,5 0,20 7,6 0,55 0,731 100
16 N • A16057 • A16052 • A16055 16 N 5 16 - 12 24,0 12,0 5,8 0,20 8,8 0,55 0,767 100
grün weiß blau
green white blue
L • A16087 • A16082 • A16085 L 16 - 18 28,0 18,0 5,8 0,20 8,8 0,55 1,030 100
25 N • A25057 • A25052 • A25055 25 N 3 25 - 16 28,0 16,0 7,3 0,20 11,2 0,55 1,312 50
braun schwarz gelb
HL • A25077 • A25072 • A25075 HL 25 - 18 30,0 18,0 7,3 0,20 11,2 0,55 1,330 50
brown black yellow
L • A25087 • A25082 • A25085 L 25 - 22 36,0 22,0 7,3 0,20 11,2 0,55 1,509 50

35 N • A35057 • A35055 35 N 2 35 - 16 30,0 16,0 8,3 0,20 12,7 0,55 1,580 50
beige rot
HL • A35077 • A35075 HL 35 - 18 30,0 18,0 8,3 0,20 12,7 0,55 1,690 50
beige red
L • A35087 • A35085 L 35 - 25 39,0 25,0 8,3 0,20 12,7 0,55 2,015 50

50 N • A50057 • A50055 50 N 1/0 50 - 20 36,0 20,0 10,3 0,30 15,0 0,60 2,727 50
oliv blau
oliv blue
L • A50087 • A50085 L 50 - 25 40,0 25,0 10,3 0,30 15,0 0,60 3,852 25
70 N • A70055 70 N 2/0 70 - 20 37,0 20,0 13,5 0,40 16,0 0,70 4,914 25
gelb
yellow
L • A70085 L 70 - 27 44,0 27,0 13,5 0,40 16,0 0,70 6,008 25

rot
95 N • A95055 95 N 3/0 95 - 25 44,0 25,0 14,8 0,40 18,5 0,70 5,578 25
red

blau
120 N • A120055 120 N 4/0 120 - 27 47,6 27,0 16,7 0,45 20,3 0,70 9,256 25
blue

gelb
150 N • A150055 150 N 5/0 150 - 32 57,6 32,0 19,6 0,50 23,4 1,00 13,010 25
yellow
