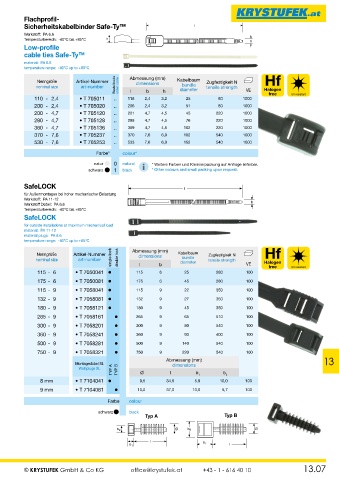

Page 209 - Krystufek_Gesamt-Katalog
P. 209
Flachprofil-
Sicherheitskabelbinder Safe-Ty™ l
Werkstoff: PA 6.6
Temperaturbereich: -40°C bis +85°C h b
Low-profile
cable ties Safe-Ty™
material: PA 6.6
temperature range: -40°C up to +85°C
Nenngröße Artikel-Nummer Abmessung (mm) Kabelbaum Zugfestigkeit N
dimensions
bundle
nominal size art-number Bestellcode order code l b h diameter tensile strength VE
110 - 2,4 • T 705011 .. 118 2,4 3,2 25 80 1000 UV resistant
200 - 2,4 • T 705020 .. 206 2,4 3,2 51 80 1000
200 - 4,7 • T 705120 .. 201 4,7 4,5 45 220 1000
280 - 4,7 • T 705128 .. 288 4,7 4,5 76 220 1000
360 - 4,7 • T 705136 .. 369 4,7 4,5 102 220 1000
370 - 7,6 • T 705237 .. 370 7,6 6,9 102 540 1000
530 - 7,6 • T 705253 .. 533 7,6 6,9 152 540 1000
Farbe* colour*
natur 0 natural i * Weitere Farben und Kleinverpackung auf Anfrage lieferbar.
schwarz 1 black * Other colours and small packing upon request.
SafeLOCK l
für Außenmontagen bei hoher mechanischer Belastung
Werkstoff: PA 11-12 b
Werkstoff Dübel: PA 6.6
Temperaturbereich: -40°C bis +85°C
SafeLOCK
for outside installations at maximum mechanical load
material: PA 11-12
material plugs: PA 6.6
temperature range: -40°C up to +85°C
single lock double lock bundle
Nenngröße Artikel-Nummer Abmessung (mm) Kabelbaum Zugfestigkeit N
dimensions
nominal size art-number l b diameter tensile strength VE
115 - 6 • T 7050041 • 115 6 25 280 100 UV resistant
175 - 6 • T 7050081 • 175 6 45 280 100
115 - 9 • T 7058041 • 115 9 22 350 100
132 - 9 • T 7058081 • 132 9 27 350 100
180 - 9 • T 7058121 • 180 9 45 350 100
265 - 9 • T 7058161 • 265 9 65 510 100
300 - 9 • T 7058201 • 300 9 80 540 100
360 - 9 • T 7058241 • 360 9 93 400 100
500 - 9 • T 7058281 • 500 9 140 540 100
750 - 9 • T 7058321 • 750 9 220 540 100
Abmessung (mm) 13
Montagedübel SL dimensions
TYP A TYP B Ø l b 1 b 2
Wall plugs SL
8 mm • T 7104041 • 9,5 34,6 5,9 10,0 100
9 mm • T 7104081 • 10,0 37,0 13,0 9,7 100
Farbe colour
schwarz black
Typ A Typ B
b 2 Ø b 2 Ø
l
b 1 b 1 l
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 13.07
