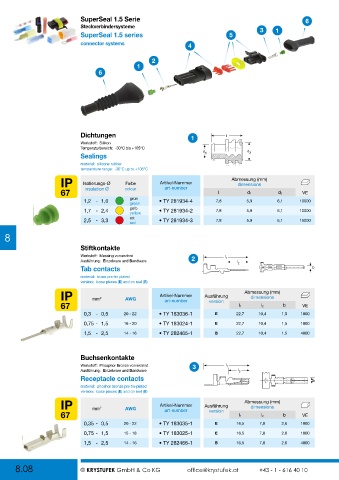

Page 130 - Krystufek_Gesamt-Katalog
P. 130
SuperSeal 1.5 Serie
Steckverbindersysteme
SuperSeal 1.5 series
connector systems
Dichtungen l
Werkstoff: Silikon
Temperaturbereich: -30°C bis +105°C
d 1 d 2
Sealings
material: silicone rubber
temperature range: -30°C up to +105°C
IP Isolierungs-Ø Farbe Artikel-Nummer Abmessung (mm)
dimensions
67 insulation Ø colour art-number l d1 d2 VE
1,2 - 1,6 grün • TY 281934-4 7,8 5,9 6,1 10000
green
1,7 - 2,4 gelb • TY 281934-2 7,8 5,9 6,1 10000
yellow
2,5 - 3,3 rot • TY 281934-3 7,8 5,9 6,1 16000
red
8
Stiftkontakte
Werkstoff: Messing vorverzinnt l 1
Ausführung: Einzelware und Bandware l
2
Tab contacts b
material: brass pre-tin plated
version: loose pieces (E) and on reel (B)
IP mm 2 AWG Artikel-Nummer Ausführung Abmessung (mm)
dimensions
67 art-number version l1 l2 b VE
0,3 - 0,5 20 - 22 • TY 183036-1 E 22,7 10,4 1,5 1000
0,75 - 1,5 16 - 20 • TY 183024-1 E 22,7 10,4 1,5 1000
1,5 - 2,5 14 - 16 • TY 282465-1 B 22,7 10,4 1,5 4000
Buchsenkontakte
Werkstoff: Phosphor Bronze vorverzinnt l 1
Ausführung: Einzelware und Bandware l 2
Receptacle contacts b
material: phoshor bronze pre tin-plated
version: loose pieces (E) and on reel (B)
IP mm 2 AWG Artikel-Nummer Ausführung Abmessung (mm)
dimensions
67 art-number version l1 l2 b VE
0,35 - 0,5 20 - 22 • TY 183035-1 E 16,5 7,0 2,6 1000
0,75 - 1,5 15 - 18 • TY 183025-1 E 16,5 7,0 2,6 1000
1,5 - 2,5 14 - 16 • TY 282466-1 B 16,5 7,0 2,6 4000
8.08 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
