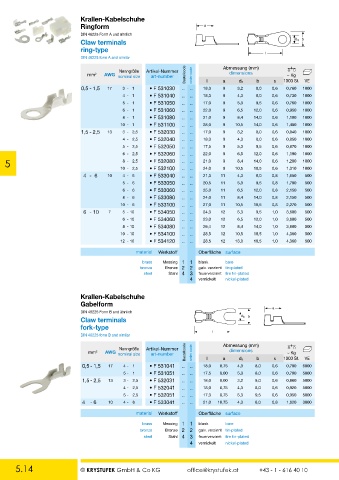

Page 90 - Krystufek_Gesamt-Katalog
P. 90
Krallen-Kabelschuhe
Ringform a
DIN 46225 Form A und ähnlich
Claw terminals d 3 b
ring-type
l
DIN 46225 form A and similar
Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code l a dimensions b s 1000 St. VE
~ Kg
d3
0,5 - 1,5 17 3 - 1 • F 531030 .. .. 18,3 9 3,2 8,0 0,6 0,760 1000
4 - 1 • F 531040 .. .. 18,3 9 4,3 8,0 0,6 0,730 1000
5 - 1 • F 531050 .. .. 17,0 9 5,3 9,5 0,6 0,760 1000
6 - 1 • F 531060 .. .. 22,0 9 6,5 12,0 0,6 0,950 1000
8 - 1 • F 531080 .. .. 21,0 9 8,4 14,0 0,6 1,100 1000
10 - 1 • F 531100 .. .. 28,0 9 10,5 14,0 0,6 1,480 1000
1,5 - 2,5 13 3 - 2,5 • F 532030 .. .. 17,0 9 3,2 8,0 0,6 0,840 1000
4 - 2,5 • F 532040 .. .. 18,3 9 4,3 8,0 0,6 0,850 1000
5 - 2,5 • F 532050 .. .. 17,5 9 5,3 9,5 0,6 0,870 1000
6 - 2,5 • F 532060 .. .. 22,0 9 6,5 12,0 0,6 1,190 1000
5 8 - 2,5 • F 532080 .. .. 21,0 9 8,4 14,0 0,6 1,200 1000
10 - 2,5 • F 532100 .. .. 24,0 9 10,5 18,5 0,6 1,310 1000
4 - 6 10 4 - 6 • F 533040 .. .. 21,3 11 4,3 8,0 0,8 1,650 500
5 - 6 • F 533050 .. .. 20,5 11 5,3 9,5 0,8 1,700 500
6 - 6 • F 533060 .. .. 25,0 11 6,5 12,0 0,8 2,150 500
8 - 6 • F 533080 .. .. 24,0 11 8,4 14,0 0,8 2,150 500
10 - 6 • F 533100 .. .. 27,0 11 10,5 18,5 0,8 2,270 500
6 - 10 7 5 - 10 • F 534050 .. .. 24,3 12 5,3 9,5 1,0 3,600 500
6 - 10 • F 534060 .. .. 23,0 12 6,5 12,0 1,0 3,600 500
8 - 10 • F 534080 .. .. 26,4 12 8,4 14,0 1,0 3,600 500
10 - 10 • F 534100 .. .. 28,5 12 10,5 18,5 1,0 4,360 500
12 - 10 • F 534120 .. .. 28,5 12 13,0 18,5 1,0 4,360 500
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 3 feuerverzinnt fire tin-plated
4 vernickelt nickel-plated
Krallen-Kabelschuhe
Gabelform
a
DIN 46225 Form B und ähnlich
Claw terminals d 3 b
fork-type
l
DIN 46225 form B and similar
Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code l a dimensions b s 1000 St. VE
~ Kg
d3
0,5 - 1,5 17 4 - 1 • F 531041 .. .. 18,0 8,75 4,3 8,0 0,6 0,700 6000
5 - 1 • F 531051 .. .. 17,5 9,00 5,3 8,0 0,6 0,700 5000
1,5 - 2,5 13 3 - 2,5 • F 532031 .. .. 18,0 9,00 3,2 8,0 0,6 0,860 5000
4 - 2,5 • F 532041 .. .. 18,0 8,75 4,3 8,0 0,6 0,920 5000
5 - 2,5 • F 532051 .. .. 17,3 8,75 5,3 9,5 0,6 0,950 5000
4 - 6 10 4 - 6 • F 533041 .. .. 21,0 10,75 4,3 8,0 0,8 1,620 3000
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 3 feuerverzinnt fire tin-plated
4 vernickelt nickel-plated
5.14 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
